Schneider Electric

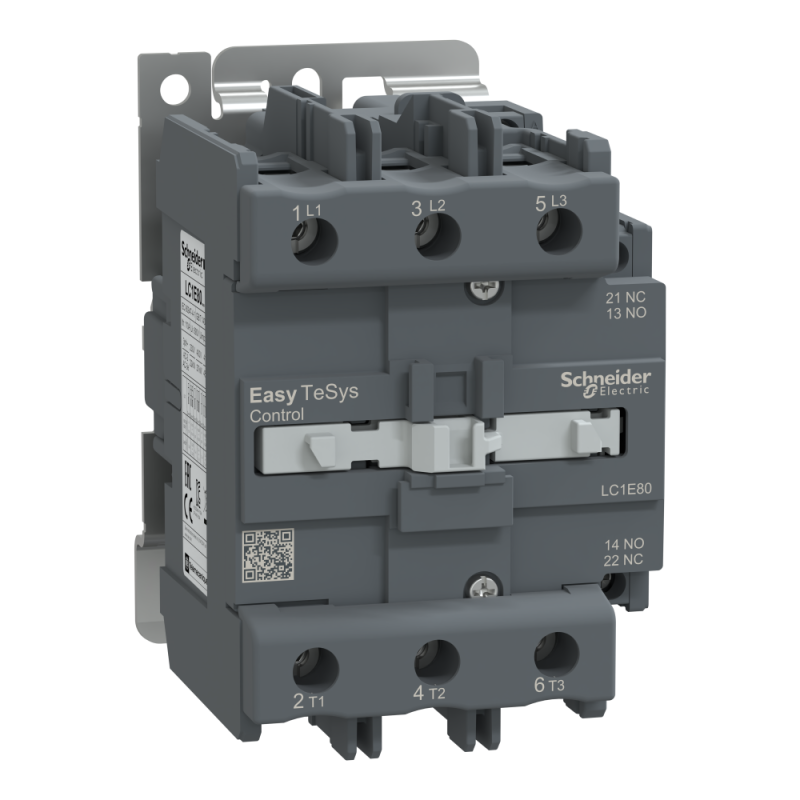

LC1E80M5 КОНТАКТОР 3Р Е 80А АС3 ~220В 50 ГЦ
Артикул: LC1E80M5
6761.00грн.
В наявності
ГарантіяОфіційна гарантія від виробника
ОплатаНа розрахунковий рахунок, з ПДВ
ДоставкаНовою Поштою по Україні
Призначення та застосування
3-полюсний контактор EasyPact TVS для резистивного навантаження та управління двигунами до 80 A 45 кВт при 440 В.
- Він має котушку змінного струму 220 В 50 Гц без вбудованих допоміжних контактів, з’єднання живлення та керування за допомогою гвинтових затискачів.
- Ширина 85 мм для стандартної швидкості роботи до 1200 циклів на годину.
- Він забезпечує стандартну надійність і довговічність із електричною міцністю 0,9 М циклів AC-3 і 3 М циклами механічною довговічністю.
- Він має робочу температуру від -5 °C до 55 °C і монтується на DIN-рейку, працює без зниження номінальних характеристик на висоті до 3000 м.
- Сертифіковано за кількома стандартами (IEC, CCC, EAC) і відповідає вимогам Green Premium (RoHs/Reach).
БрендSchneider Electric
ВиробникSchneider Electric
Країна виробникКитай
Серія продуктуEasy TeSys
[Ith] умовний тепловий струм у відкритому вик100 А (на 60 °C) для коло подачі живлення
[Uc] напруга схеми керування220 В змінний струм 50 Гц
Мінімальна напруга перемикання17 В для ланцюг управління
Мінімальний струм перемикання5 мА для ланцюг управління
Номінальна вмикаюча здатність [Irms]800 А на 440 В змінний струм для коло подачі живлення відповідно до МЕК 60947-4-1
Номінальна здатність відключення640 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Номінальна імпульсна витримувана напруга6 кВ котушка не підключена до мережі живлення відповідно до МЕК 60947
Номінальна напруга ізоляції Ui690 В відповідно до МЕК 60947-4-1
Номінальна робоча напруга Ueколо подачі живлення: <= 690 В змінний струм 50/60 Гц
Номінальний робочий струм110 А (на < 55 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення
Номінальний струм запобіжника160 А gG на <= 690 В координація тип 1 для коло подачі живлення
Потужність двигуна [кВт]45 кВт на 660...690 В
Пускова потужність [ВА]220-220 В·А 60 Гц cos phi 0.75 (на 20 °C)
Розсіювана потужність на полюс9.7 В AC-1
Утримувана споживана потужність [ВА]20-20 В·А 50 Гц cos phi 0.3 (на 20 °C)
Допустима температура довкілля навколо при-5-55 °C робота
Ступінь захистуIP2x відповідно до МЕК 60529
[Icw] номінальний короткочасно допустимий ст135 А на <40 °C - 600 с для коло подачі живлення
COS19GP-INDCBD
Вогнестійкість850 °C відповідно до МЕК 60695-2-1
Група продукціїКонтактори для комерційного будівцинцтва
Застосування контакторарезистивне навантаження
Захисна обробкаTH (ступінь забруднення 3) відповідно до МЕК 60068-2-30
Категорія застосуванняAC-3
Категорія перенапругиІІІ
Клеми підключенняколо подачі живлення: Гвинтовий затискач 2 4-50 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Компонування допоміжного контакту1 нормально відкритий + 1 нормально закритий
Компонування полюсного контакту3 NO (ГЕРМЕТИЧНИЙ)
Максимальна робоча швидкість1200 цикл/год на < 60 °C
Межі напруги ланцюга керування0.3...0.6 Uc (-5-55 °C):випадання 50 Гц
Механічна стійкістьудари контактор замкнутий (7 Гн для 11 мс)
Момент затягуванняколо подачі живлення: 12 Н.м Н·м
Монтажна опораDIN-рейка
Назва пристроюLC1E
Опис полюсів3P
Опір ізоляції> 10 МОм для ланцюг управління
Робочий час6...30 мс на відкриття
Розсіювання потужності6-10 В для ланцюг управління
Середній імпеданс0.8 мОм - Ith 110 А 50 Гц для коло подачі живлення
Сертифікація виробуEAC
СтандартиМЕК 60947-5-1
Статус серіїregular
Ступінь забруднення3
Тип виробу або компонентуКонтактор
Тип схеми керуванняЗмінний струм на 50 Гц
Час не перекриття контактів1.5 мс при знеструмленні гарантовано між NC та NO контактом
Висота127 мм
Висота над рівнем моря3000 м без зниження номінальних характеристик
Глибина121 мм
Маса нетто1.52 кг
Ширина85 мм
Електрична зносостійкість900000 циклів AC-3
Механічна зносостійкість3000000 циклів
