Schneider Electric

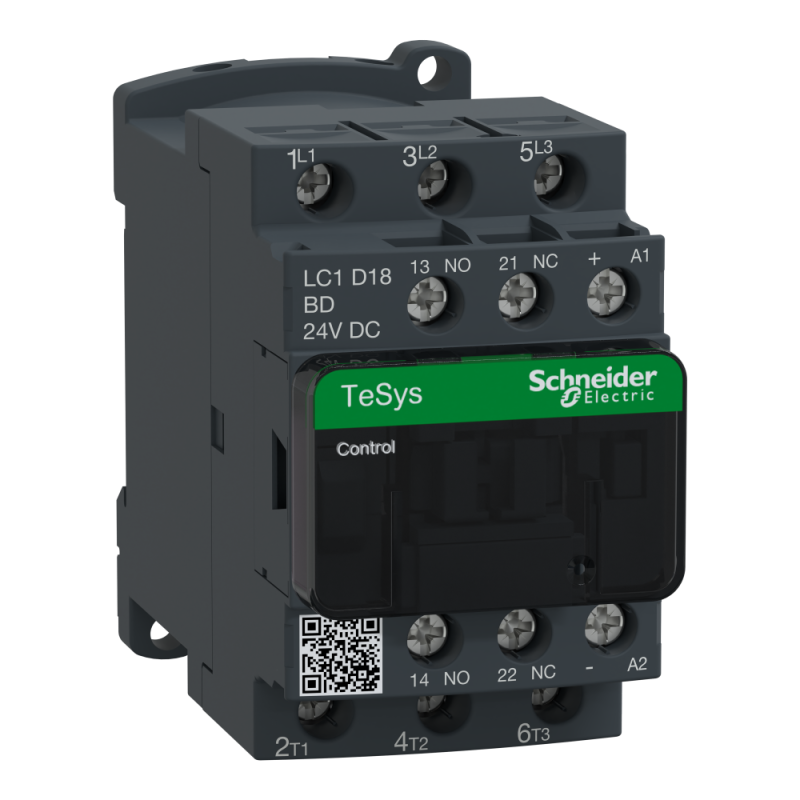

LC1D18BD КОНТАКТОР 3Р,18A, НО+НЗ,24В ОБМЕЖ.
Артикул: LC1D18BD
3580.00грн.
В наявності
ГарантіяОфіційна гарантія від виробника
ОплатаНа розрахунковий рахунок, з ПДВ
ДоставкаНовою Поштою по Україні
Призначення та застосування
Контактор TeSys D, 3 полюси (3 NO), для керування двигуном до 18 A/690 В AC-3/3e (7,5 кВт при 400 В).
- Котушка 24 В постійного струму з модулем пригнічення перехідних процесів, 1NO+1NC вбудованими допоміжними контактами (дзеркально сертифіковані NC), підключення здійснюється за допомогою гвинтових клем.
- Для робочої швидкості до 3600 циклів/год і навколишнього середовища до 60°C він забезпечує високу надійність і довговічність.
- Компактний (ширина 45 мм), монтаж здійснюється на DIN-рейку або кріплення гвинтами.
- Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).
БрендSchneider Electric
ВиробникSchneider Electric
Країна виробникФранція
Серія продуктуTeSys Deca
Технологія катушкиз вбудованим пристроєм придушення
[Ith] умовний тепловий струм у відкритому вик32 А (на 60 °C) для коло подачі живлення
[Uc] напруга схеми керування24 В ПОСТІЙНИЙ СТРУМ
Мінімальна напруга перемикання17 В для схема сигналізації
Мінімальний струм перемикання5 мА для схема сигналізації
Номінальна вмикаюча здатність [Irms]300 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Номінальна здатність відключення300 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Номінальна імпульсна витримувана напруга6 кВ відповідно до МЕК 60947
Номінальна напруга ізоляції Uiсхема сигналізації: 600 В UL сертифікований
Номінальна робоча напруга Ueколо подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ
Номінальний робочий струм18 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення
Номінальний струм запобіжника35 А gG на <= 690 В координація тип 2 для коло подачі живлення
Потужність двигуна [к.с.]15 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни
Потужність двигуна [кВт]10 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e)
Пускова потужність [Вт]5.4-5.4 В (на 20 °C)
Розсіювана потужність на полюс0.8 В AC-3e
Утримувана споживана потужність [Вт]5.4-5.4 В на 20 °C
Допустима температура довкілля навколо при60-70 °C зі зниженням
Ступінь захистуIP20 Передня панель відповідно до МЕК 60529
Частота сигнального ланцюга25...400 Гц
[Icw] номінальний короткочасно допустимий ст140 А - 100 мс для схема сигналізації
COS19GP-INDCTI
Вогнестійкість850 °C відповідно до МЕК 60695-2-1
Група продукціїЗагальнопромислові контактори
Застосування контакторарезистивне навантаження
Захисна кришказ
Захисна обробкаTH відповідно до МЕК 60068-2-30
Категорія застосуванняAC-3e
Категорія перенапругиІІІ
Клеми підключенняколо подачі живлення: Гвинтовий затискач 2 1.5-6 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Кліматична стійкістьвідповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла
Код сумісностіLC1D
Компонування допоміжного контакту1 нормально відкритий + 1 нормально закритий
Компонування полюсного контакту3 NO (ГЕРМЕТИЧНИЙ)
Максимальна робоча швидкість3600 цикл/год на < 60 °C
Межі напруги ланцюга керування1...1.25 Uc (60-70 °C):робочий ПОСТІЙНИЙ СТРУМ
Механічна стійкістьудари контактор замкнутий (15 Гн за 11 мс)
Момент затягуванняколо подачі живлення: 1.7 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 Н·м
Монтажна опорарейка
Назва пристроюLC1D
Опис полюсів3P
Опір ізоляції> 10 МОм для схема сигналізації
Постійний коефіцієнт часу28 мс
Рівень надійності безпекиB10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1
Робочий час20 ±20 % ms відкриття
Середній імпеданс2.5 мОм - Ith 32 А 50 Гц для коло подачі живлення
Сертифікація виробуUKCA
СтандартиМЕК 60335-1
Статус серіїregular
Ступінь забруднення3
Сумісність контактуM4
Тип виробу або компонентуКонтактор
Тип допоміжних контактівтип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Тип схеми керуванняПостійний струм стандартний
Час не перекриття контактів1.5 мс при ввімкненні живлення між NC та NO контактом
Висота77 мм
Висота над рівнем моря0...3000 м
Глибина95 мм
Маса нетто0.49 кг
Ширина45 мм
Електрична зносостійкість1.65 мільйонів циклів 18 А AC-3e на Ue <= 440 В
Механічна зносостійкість30 мільйонів циклів
