Schneider Electric

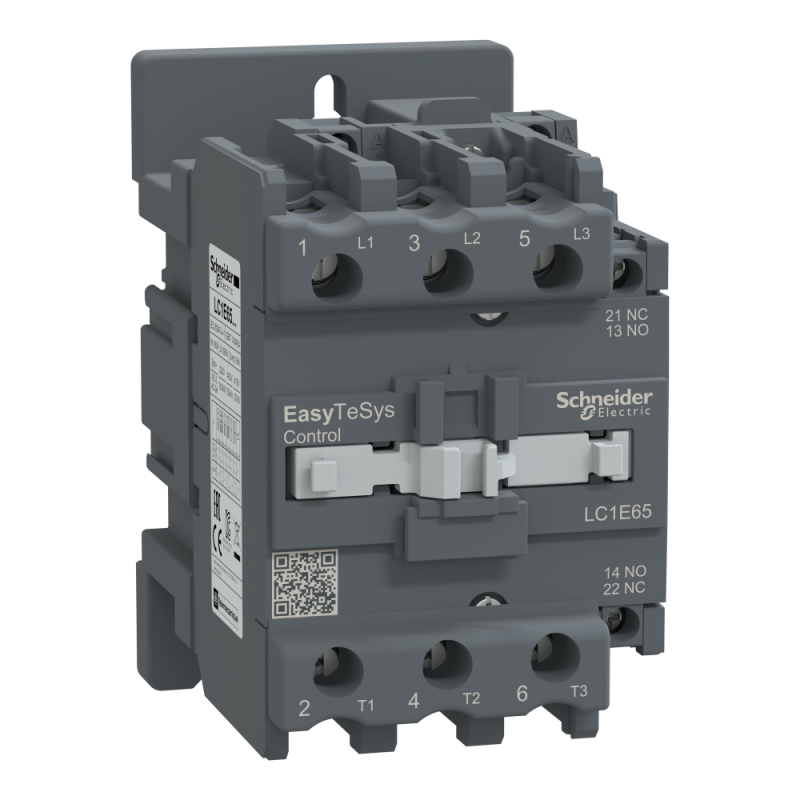

LC1E65M5 КОНТАКТОР 3Р Е 65А АС3 ~220В 50 ГЦ
Артикул: LC1E65M5
4854.00грн.
В наявності
ГарантіяОфіційна гарантія від виробника
ОплатаНа розрахунковий рахунок, з ПДВ
ДоставкаНовою Поштою по Україні
Призначення та застосування
3-полюсний контактор EasyPact TVS для резистивного навантаження та управління двигунами до 65 A 37 кВт при 440 В.
- Він має котушку змінного струму 220 В 50 Гц без вбудованих допоміжних контактів, з’єднання живлення та керування за допомогою гвинтових затискачів.
- Ширина 75 мм для стандартної швидкості роботи до 1200 циклів на годину.
- Він забезпечує стандартну надійність і довговічність з електричною довговічністю 0,9 М циклів AC-3 і механічною довговічністю 5 М циклів.
- Він має робочу температуру від -5 °C до 55 °C і монтується на DIN-рейку, працює без зниження номінальних характеристик на висоті до 3000 м.
- Сертифіковано за кількома стандартами (IEC, CCC, EAC) і відповідає вимогам Green Premium (RoHs/Reach).
БрендSchneider Electric
ВиробникSchneider Electric
Країна виробникКитай
Серія продуктуEasy TeSys
[Ith] умовний тепловий струм у відкритому вик80 А (на 55 °C)
[Uc] напруга схеми керування220 В змінний струм 50 Гц
Мінімальна напруга перемикання17 В для ланцюг управління
Мінімальний струм перемикання5 мА для ланцюг управління
Номінальна вмикаюча здатність [Irms]650 А на 440 В змінний струм для коло подачі живлення відповідно до МЕК 60947-4-1
Номінальна здатність відключення520 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Номінальна імпульсна витримувана напруга6 кВ котушка не підключена до мережі живлення відповідно до МЕК 60947
Номінальна напруга ізоляції Ui690 В відповідно до МЕК 60947-4-1
Номінальна робоча напруга Ueколо подачі живлення: <= 690 В змінний струм 50/60 Гц
Номінальний робочий струм80 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення
Номінальний струм запобіжника125 А gG на <= 690 В координація тип 1 для коло подачі живлення
Потужність двигуна [кВт]37 кВт на 660...690 В
Пускова потужність [ВА]140-140 В·А 60 Гц cos phi 0.75 (на 20 °C)
Розсіювана потужність на полюс6.4 В AC-1
Утримувана споживана потужність [ВА]13-13 В·А 60 Гц cos phi 0.3 (на 20 °C)
Допустима температура довкілля навколо при-5-55 °C робота
Ступінь захистуIP2x відповідно до МЕК 60529
[Icw] номінальний короткочасно допустимий ст110 А на <40 °C - 600 с для коло подачі живлення
COS19GP-INDCBD
Вогнестійкість850 °C відповідно до МЕК 60695-2-1
Група продукціїКонтактори для комерційного будівцинцтва
Застосування контакторарезистивне навантаження
Захисна обробкаTH (ступінь забруднення 3) відповідно до МЕК 60068-2-30, випробування Db
Категорія застосуванняAC-3
Категорія перенапругиІІІ
Клеми підключенняколо подачі живлення: Гвинтовий затискач 2 2.5-16 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Компонування допоміжного контакту1 нормально відкритий + 1 нормально закритий
Компонування полюсного контакту3 NO (ГЕРМЕТИЧНИЙ)
Максимальна робоча швидкість1200 цикл/год на < 60 °C
Межі напруги ланцюга керування0.3...0.6 Uc (-5-55 °C):випадання 50 Гц
Механічна стійкістьудари контактор замкнутий (7 Гн для 11 мс)
Момент затягуванняколо подачі живлення: 5 Н.м Н·м
Монтажна опорапластина
Назва пристроюLC1E
Опис полюсів3P
Опір ізоляції> 10 МОм для ланцюг управління
Робочий час8...12 мс на відкриття
Розсіювання потужності6-10 В для ланцюг управління
Середній імпеданс1 мОм - Ith 80 А 50 Гц для коло подачі живлення
Сертифікація виробуCE
СтандартиМЕК 60947-5-1
Статус серіїregular
Ступінь забруднення3
Тип виробу або компонентуКонтактор
Тип схеми керуванняЗмінний струм на 50 Гц
Час не перекриття контактів1.5 мс при знеструмленні гарантовано між NC та NO контактом
Висота127 мм
Висота над рівнем моря3000 м без зниження номінальних характеристик
Глибина114 мм
Маса нетто0.98 кг
Ширина75 мм
Електрична зносостійкість900000 циклів AC-3
Механічна зносостійкість5000000 циклів
