Schneider Electric

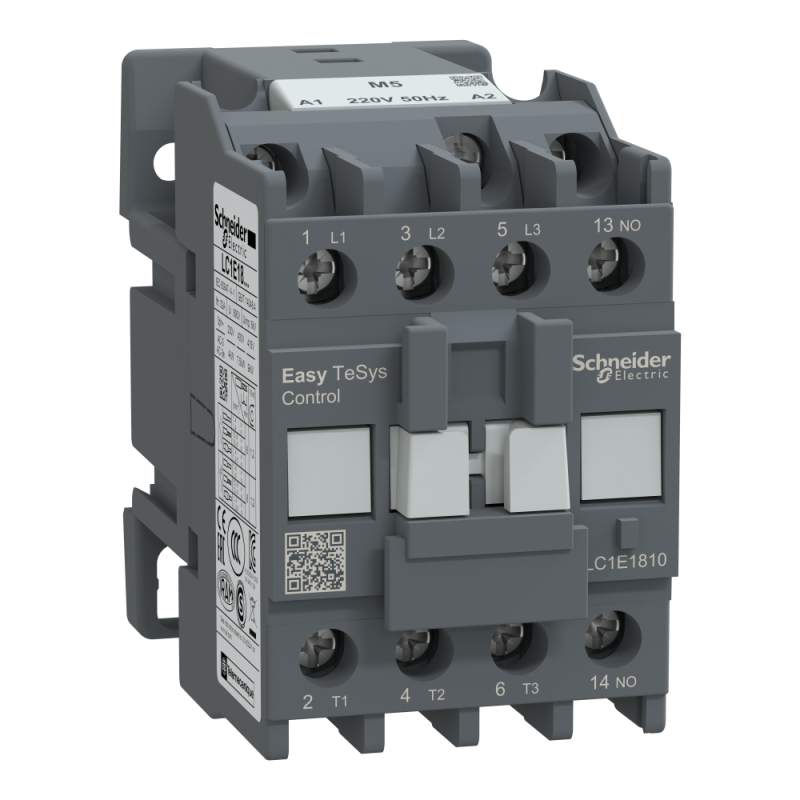

LC1E1810M5 КОНТАКТОР 3Р Е 1NO 18А АС3 ~220В 50 ГЦ
Артикул: LC1E1810M5
1296.00грн.
В наявності
ГарантіяОфіційна гарантія від виробника
ОплатаНа розрахунковий рахунок, з ПДВ
ДоставкаНовою Поштою по Україні
Призначення та застосування
3-полюсний контактор EasyPact TVS для резистивного навантаження та управління двигунами до 18 A 9 кВт при 440 В.
- Він має котушку змінного струму 220 В 50 Гц, вбудовані допоміжні контакти 1НО, з’єднання живлення та керування за допомогою гвинтових затискачів.
- Ширина 45 мм для стандартної швидкості роботи до 1800 циклів на годину.
- Він забезпечує стандартну надійність і довговічність із електричною міцністю 1,2 М циклів AC-3 і 10 М циклами механічною довговічністю.
- Він має робочу температуру від -5 °C до 55 °C і монтується на DIN-рейку, працює без зниження номінальних характеристик на висоті до 3000 м.
- Сертифіковано за кількома стандартами (IEC, CCC, EAC) і відповідає вимогам Green Premium (RoHs/Reach).
БрендSchneider Electric
ВиробникSchneider Electric
Країна виробникІндія
Серія продуктуEasy TeSys
[Ith] умовний тепловий струм у відкритому вик32 А (на 55 °C)
[Uc] напруга схеми керування220 В змінний струм 50 Гц
Мінімальна напруга перемикання17 В для ланцюг управління
Мінімальний струм перемикання5 мА для ланцюг управління
Номінальна вмикаюча здатність [Irms]180 А на 440 В змінний струм для коло подачі живлення відповідно до МЕК 60947-4-1
Номінальна здатність відключення144 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Номінальна імпульсна витримувана напруга6 кВ котушка не підключена до мережі живлення відповідно до МЕК 60947
Номінальна напруга ізоляції Ui690 В відповідно до МЕК 60947-4-1
Номінальна робоча напруга Ueколо подачі живлення: <= 690 В змінний струм 50/60 Гц
Номінальний робочий струм18 А (на < 55 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення
Номінальний струм запобіжника35 А gG на <= 690 В координація тип 1 для коло подачі живлення
Потужність двигуна [кВт]10 кВт на 660...690 В змінний струм 50/60 Гц (AC-3)
Пускова потужність [ВА]95-95 В·А 60 Гц cos phi 0.75 (на 20 °C)
Розсіювана потужність на полюс2.6 В AC-1
Утримувана споживана потужність [ВА]8.5-8.5 В·А 60 Гц cos phi 0.3 (на 20 °C)
Допустима температура довкілля навколо при-5-55 °C робота
Ступінь захистуIP2x відповідно до МЕК 60529
[Icw] номінальний короткочасно допустимий ст40 А на <40 °C - 600 с для коло подачі живлення
COS19GP-INDCBD
Вогнестійкість850 °C відповідно до МЕК 60695-2-1
Група продукціїКонтактори для комерційного будівцинцтва
Застосування контакторауправління двигуном
Захисна обробкаTH (ступінь забруднення 3) відповідно до МЕК 60068-2-30, випробування Db
Категорія застосуванняAC-1
Категорія перенапругиІІІ
Клеми підключенняколо подачі живлення: Гвинтовий затискач 2 1.5-6 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Компонування допоміжного контакту1 NO
Компонування полюсного контакту3 NO (ГЕРМЕТИЧНИЙ)
Максимальна робоча швидкість1800 цикл/год на < 60 °C
Межі напруги ланцюга керування0.3...0.6 Uc (-5-55 °C):випадання 50 Гц
Механічна стійкістьудари контактор замкнутий (10 Гн протягом 11 мс)
Момент затягуванняланцюг управління: 1.2 Н.м Н·м
Монтажна опораDIN-рейка
Назва пристроюLC1E
Опис полюсів3P
Опір ізоляції> 10 МОм для ланцюг управління
Робочий час4...19 мс на відкриття
Розсіювання потужності2-3 В для ланцюг управління
Середній імпеданс2.5 мОм - Ith 32 А 50 Гц для коло подачі живлення
Сертифікація виробуCE
СтандартиМЕК 60947-1
Статус серіїregular
Ступінь забруднення3
Тип виробу або компонентуКонтактор
Тип схеми керуванняЗмінний струм на 50 Гц
Час не перекриття контактів1.5 мс при знеструмленні гарантовано між NC та NO контактом
Висота74 мм
Висота над рівнем моря3000 м без зниження номінальних характеристик
Глибина80 мм
Маса нетто0.3 кг
Ширина45 мм
Електрична зносостійкість1200000 циклів AC-3
Механічна зносостійкість10000000 циклів
