Schneider Electric

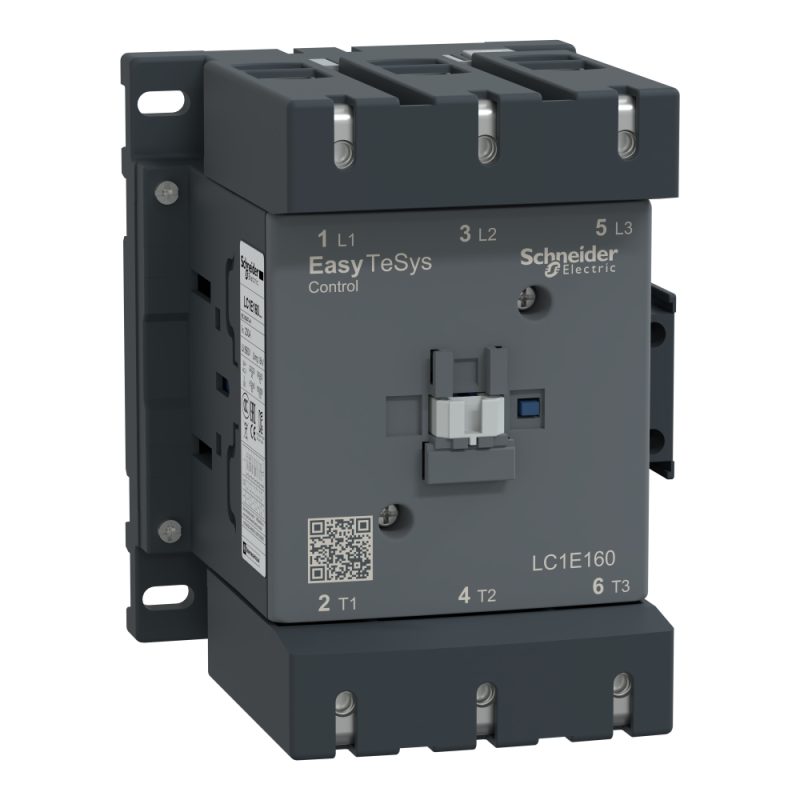

LC1E160M5 КОНТАКТОР 3Р Е 160А АС3 ~220V 50 ГЦ
Артикул: LC1E160M5
14004.00грн.
В наявності
ГарантіяОфіційна гарантія від виробника
ОплатаНа розрахунковий рахунок, з ПДВ
ДоставкаНовою Поштою по Україні
Призначення та застосування
3-полюсний контактор EasyPact TVS для резистивного навантаження та управління двигунами до 160 A 80 кВт при 440 В.
- Він має котушку змінного струму 220 В 50 Гц, вбудовані допоміжні контакти 3 НО, з’єднання живлення та керування за допомогою гвинтових затискачів.
- Ширина 120 мм для стандартної швидкості роботи до 1200 циклів на годину.
- Він забезпечує стандартну надійність і довговічність з електричною довговічністю 0,8 М циклів AC-3 і 4 М циклами механічною довговічністю.
- Він має робочу температуру від -5 °C до 55 °C і монтується на DIN-рейку, працює без зниження номінальних характеристик на висоті до 3000 м.
- Сертифіковано за кількома стандартами (IEC, CCC, EAC) і відповідає вимогам Green Premium (RoHs/Reach).
БрендSchneider Electric
ВиробникSchneider Electric
Країна виробникКитай
Серія продуктуEasy TeSys
[Ith] умовний тепловий струм у відкритому вик200 А (на 40 °C)
[Uc] напруга схеми керування220 В змінний струм 50 Гц
Мінімальна напруга перемикання17 В для ланцюг управління
Мінімальний струм перемикання5 мА для ланцюг управління
Номінальна вмикаюча здатність [Irms]1600 А на 440 В змінний струм для коло подачі живлення відповідно до МЕК 60947-4-1
Номінальна здатність відключення1280 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Номінальна імпульсна витримувана напруга8 кВ котушка не підключена до мережі живлення відповідно до МЕК 60947
Номінальна напруга ізоляції Ui690 В відповідно до МЕК 60947-4-1
Номінальна робоча напруга Ueколо подачі живлення: <= 690 В змінний струм 50/60 Гц
Номінальний робочий струм200 А (на < 55 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення
Номінальний струм запобіжника315 А gG на <= 690 В координація тип 1 для коло подачі живлення
Потужність двигуна [кВт]100 кВт на 660...690 В
Пускова потужність [ВА]300-300 В·А 60 Гц cos phi 0.9 (на 20 °C)
Розсіювана потужність на полюс15 В AC-3
Утримувана споживана потужність [ВА]22-22 В·А 60 Гц cos phi 0.9 (на 20 °C)
Допустима температура довкілля навколо при-5-55 °C робота
Ступінь захистуIP2x відповідно до МЕК 60529
[Icw] номінальний короткочасно допустимий ст1400 А на <40 °C - 10 с для коло подачі живлення
COS19GP-INDCBD
Вогнестійкість850 °C відповідно до МЕК 60695-2-1
Група продукціїКонтактори для комерційного будівцинцтва
Застосування контакторауправління двигуном
Захисна обробкаTH (ступінь забруднення 3) відповідно до МЕК 60068-2-30, випробування Db
Категорія застосуванняAC-3
Категорія перенапругиІІІ
Клеми підключенняколо подачі живлення: Гвинтовий затискач 2 10-120 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Компонування допоміжного контакту1 нормально відкритий + 1 нормально закритий
Компонування полюсного контакту3 NO (ГЕРМЕТИЧНИЙ)
Максимальна робоча швидкість1200 цикл/год на < 55 °C
Межі напруги ланцюга керування0.35...0.55 Uc (-5-55 °C):випадання 50 Гц
Механічна стійкістьудари контактор замкнутий (7 Гн для 11 мс)
Момент затягуванняланцюг управління: 1.2 Н.м Н·м
Монтажна опораDIN-рейка
Назва пристроюLC1E
Опис полюсів3P
Опір ізоляції> 10 МОм для ланцюг управління
Робочий час6...20 мс на відкриття
Розсіювання потужності3-8 В для ланцюг управління
Середній імпеданс0.6 мОм - Ith 200 А 50 Гц для коло подачі живлення
Сертифікація виробуCE
СтандартиМЕК 60947-5-1
Статус серіїregular
Ступінь забруднення3
Тип виробу або компонентуКонтактор
Тип схеми керуванняЗмінний струм на 50 Гц
Час не перекриття контактів1.5 мс при знеструмленні гарантовано між NC та NO контактом
Висота158 мм
Висота над рівнем моря3000 м без зниження номінальних характеристик
Глибина132 мм
Маса нетто2.3 кг
Ширина120 мм
Електрична зносостійкість250000 циклів AC-1
Механічна зносостійкість4000000 циклів
