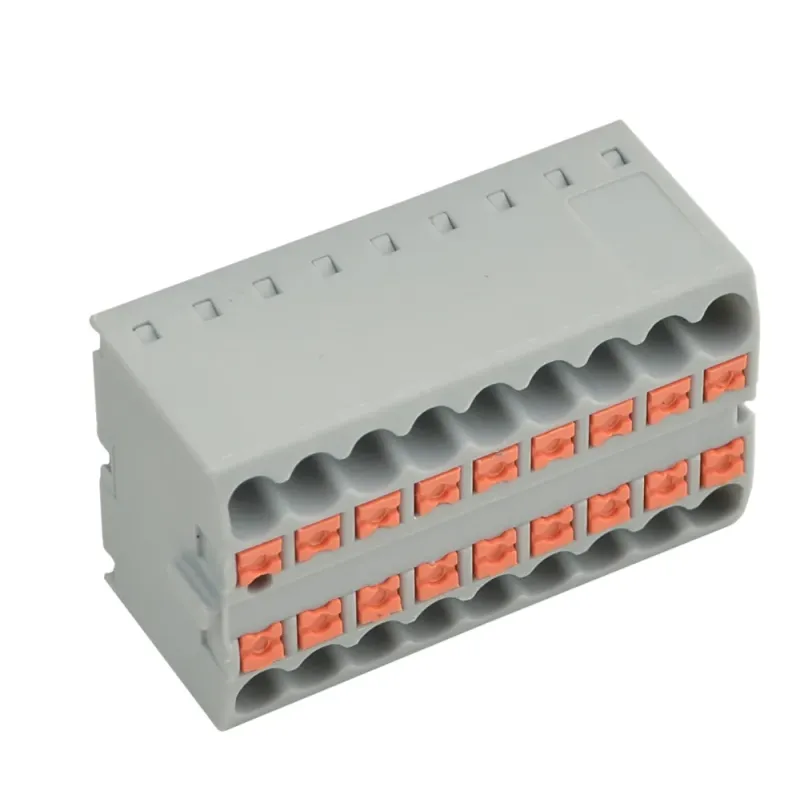

З’єднувальний клемний блок CTP-18

Призначення та застосування

З’єднувальний клемний блок CTP-18 — безґвинтове з’єднання та розгалуження (розподіл) мідних провідників однакових або різних перерізів.

• Затискний спосіб монтажу провідників.
• Кнопка важеля для звільнення проводу із затискного контакту.
• Бокові замки на корпусі клемників.
• Сервісний отвір.
• По типу конструктивного виконання клемні блоки представлені двома типами: з’єднувальні СТР, розподільчі DTB.
• В залежності від кількості контактів ліній відводу в асортименті клемні блоки представлені наступними типорозмірами: CTP-1*, CTP-6, CTP-12, CTP-18.
• DTB-6, DTB-12, DTB-18.
• Клемні блоки встановлюються на DIN-рейку або монтажну панель за допомогою адаптерів для кріплення (постачаються окремо).
• По типу встановлення клемних блоків адаптери поділяють на: горизонтального (тип А) та вертикального (тип B) виконання монтажу на DIN-рейку, ґвинтового фланцевого виконання кріплення безпосередньо на монтажну панель.
• Матеріал корпусу не підтримує горіння.
• Через сервісний отвір клемних блоків передбачено оперативне діагностування контактів вимірювальними щупами.
• Конструктивні бокові замки на корпусах клемників дозволяють з’єднання між собою у блок без використання додаткових інструментів.
• Малі габарити клемних блоків.
• Спосіб монтажу провідників не бокове (зверху чи знизу), а фронтальне, що дозволяє зручну візуалізацію підвідних ліній та ліній розгалуження.
• Можливість горизонтального та вертикального монтажу на DIN-рейку 35 мм за допомогою адаптерів типу А та В відповідно.
• Висока якість лиття корпусу.
• Широкий діапазон робочих температур експлуатації: від – 25 ° до + 60 °.
