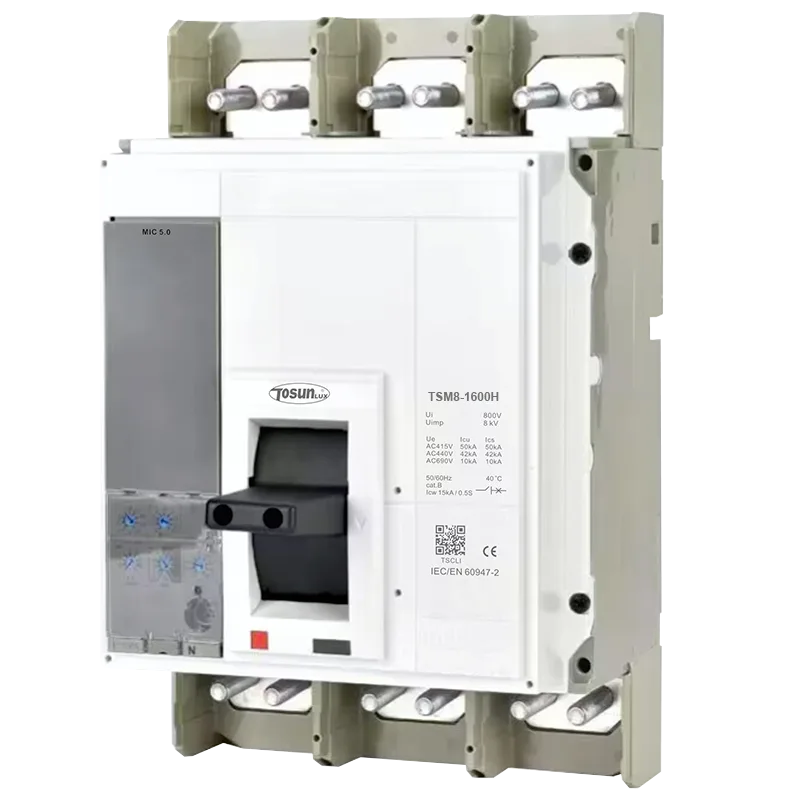

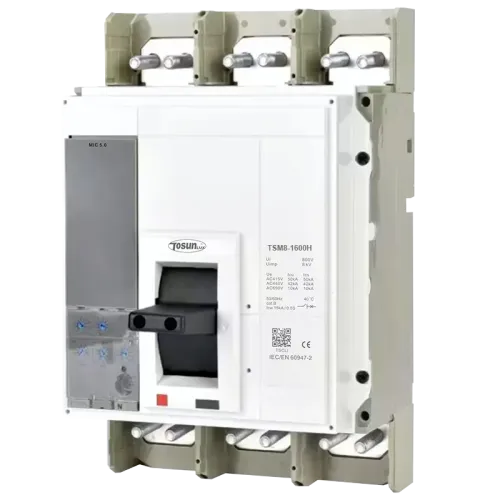

TSM8-1600H, 640A-1600A, 3P - Автоматичний вимикач з електронним розчіплювачем

Призначення та застосування

Подвійна поворотна конструкція контактів вимикачів серії TSM8 та система скиду енергії забезпечують стабільний та надійний захист, а також мають високі параметри обмеження струму.

• Алюмінієва кришка захищає ваш розчіплювач від невірних налаштувань та спрацювань, є можливіть встановити поворотну ручку, механізм керування двигуном тощо.
• Вимикачі відповідають міжніродним та національним стандартам EN/IEC 60947-2.
• Робоче середовище. 1.
• Висота над рівнем моря нижче 2000 м.
• Автоматичний вимикач можна використовувати від -25ºC до +70ºC.
• Для температур вище 40ºC (65°C для автоматичних вимикачів, що використовуються для захисту двигунів) параметри повинні бути знижені.
• Вимикач може витримувати вплив вологого повітря, сольового туману, масляного туману та цвілі.
• Вимикач слід встановлювати в місцях без небезпеки вибуху, без струмопровідного пилу та речовин, що впливають на корозію металів або пошкодження ізоляції.
• Категорія розміщення - у місцях без впливу дощу та снігу.
• Термомагнітний розчіплоювач для вимикачів габариту TSM8-100~250.
• MIC 2.3 електронний розчіплювач для вимикачів габариту TSM8-400~630.
• Налаштування здійснюються за допомогою ручок управління з можливістю точного регулювання.
• Зворотний захист від перевантаження з регульованим струмом спрацьовування lrset за допомогою ручки та нерегульованою затримкою часу tr.
• Захист з регульованим струмом спрацьовування lsd.
• Спрацьовування відбувається після дуже короткої затримки, що використовується для розрізнення з пристроєм, розташованим нижче в ланцюгу.
• Миттєвий захист від короткого замикання з фіксованим струмом спрацьовування.
• MIC 5.0 електронний розчіплювач для вимикачів габариту TSM8-800~1600.
• Пороги захисту та затримки встановлюються за допомогою регулювальних ручок.
• Пропонується стандартний модуль налаштування тривалої затримки.
• Захист від перевантаження.

Ключові переваги:

• Захист від короткого замикання: Короткочасний захист з фіксованою затримкою часу (Isd).
