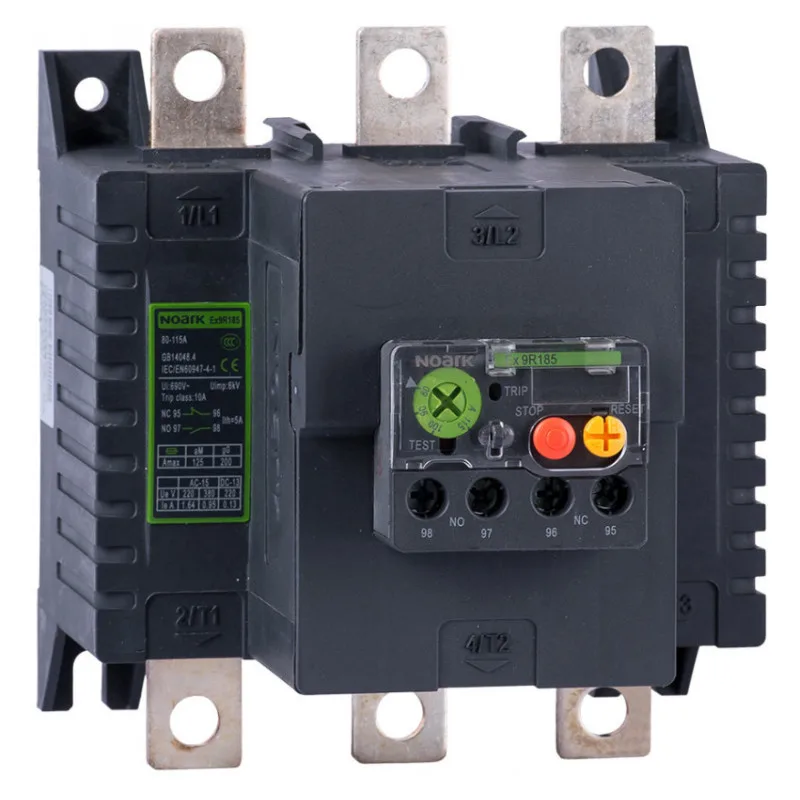

Теплове реле Ex9R185 3 полюси In=115A для контакторів Ex9C115-185

Призначення та застосування

Ex9R теплові реле забезпечують захист двигуна від теплового перевантаження.

• Реле можна встановлювати окремо за допомогою адаптера AD5 або на контактори серій Ex9CS або Ex9C.
• Номінальний струм регулюється.
• Теплові реле розроблені з класом розчеплення 10A.
• Реле мають 3х-фазне виконання з 1NO + 1NC додатковими контактами.
• Типорозмір 12 теплових реле може бути встановлений на мініконтактори серії Ex9CS (Ex9CS06, Ex9CS09, Ex9CS12).
• Для окремої установки теплового реле можна використовувати адаптер AD51, який дозволяє підключати провідники з двох сторін, а також встановлюється на DIN-рейку.
• Аналогічно типорозмір 38 встановлюється на контактори серії Ex9C типорозміром 18 і 38 (з додатковою вставкою).
• AD52 адаптер використовується для окремої установки теплового реле.
• Ex9R100 теплове реле встановлюється на контактори Ex9C типорозміру 65 і 100 (з додатковою вставкою) і використовуючи адаптер AD53 можна реле встановити окремо.
