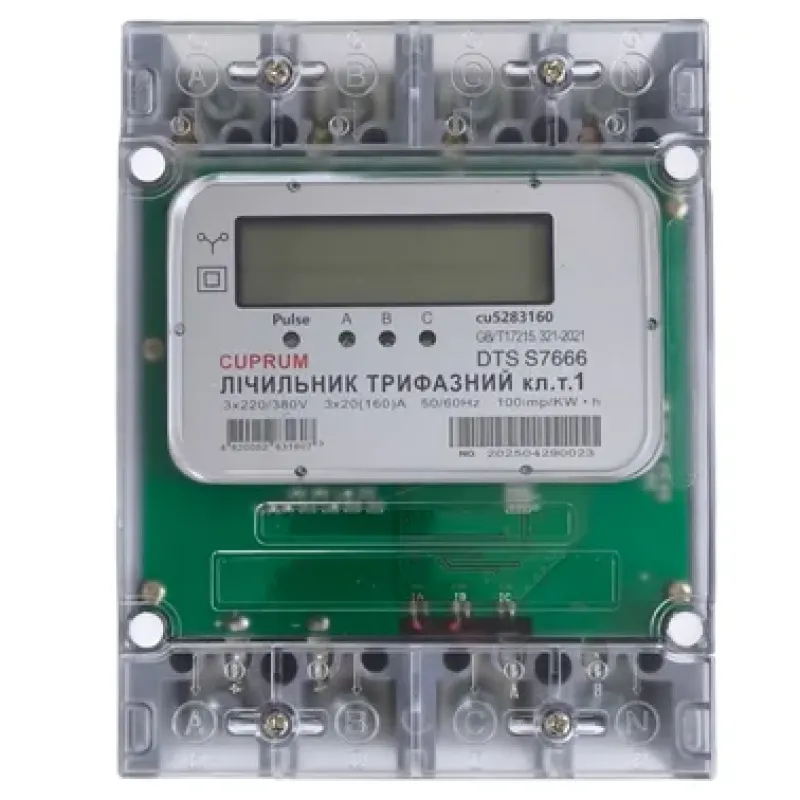

Лічильник 160А трифазний електроенергії

Призначення та застосування

Електронний трифазний потужний лічильник електроенергії використовується для обліку активної енергії в енергопостачальних компаніях, на підприємствах і в сільськогосподарському енергетичному обладнанні.

• Цей лічильник використовує спеціалізовані великомасштабні інтегральні схеми, 16-бітове АЦП, цифрові помножувачі, технологію цифрової обробки вибірки та технологію SMT, а також оснащений РК-дисплеєм.
• Лічильник точний, стабільний, надійний, має хороші характеристики захисту від електромагнітних завад, низьке енергоспоживання, високу точність, захист від крадіжок, широкий діапазон та тривалий термін експлуатації.
• Цей прилад відповідає стандарту GB/T 17215.321 -2008 і забезпечує високу точність калібрування струму для виробництва.
• Цей лічильник електроенергії працює в режимі трифазного живлення.
• Коли лічильник електроенергії працює, напруга та струм відбираються блоком керування та надсилаються на великомасштабну спеціалізовану інтегральну схему.
• Після обчислення цифровим множником вони перетворюються в імпульси електричної енергії, які приводять в дію рідкокристалічний регістр для обліку електричної енергії.
• Специфікація, модель та технічні показники.
• Максимальний струм навантаження не повинен перевищувати 115%.3.4.
• Цей виріб не вимагає зовнішнього трансформатора струму, може бути безпосередньо підключений до повного споживання великої потужності та зчитувати споживання ват-годин лічильника електроенергії, значно покращуючи точність вимірювання електроенергії, заощаджуючи час встановлення, зменшуючи монтажний простір та ефективно запобігаючи помилковому підключенню та навмисному розкраданню електроенергії через трансформатори струму.
• Встановлення та підключення.
• Перед встановленням та використанням лічильника електроенергії перевірте, чи не пошкоджена пломба.
• Якщо пломба, зверніться до відповідного відділу для повторної перевірки перед встановленням та використанням лічильника.
• Прилад повинен бути встановлений у приміщенні, а при встановленні на вулиці повинен бути захищений спеціальним ящиком для приладів.
• Лічильник електроенергії кріпиться за допомогою гвинтів M4, а у верхній та нижній частинах є два монтажних отвори відповідно, за допомогою M4 x 12 Звичайні гвинти кріпляться до ізоляційної дошки, а рекомендована висота установки становить близько 1,6 м.
• Монтажний розмір (см) і спосіб підключення лічильника електроенергії.
• Лічильники торгової марки CUPRUM (далі за текстом – лічильники) призначені для вимірювання та обліку активної електричної енергії в однофазних та трифазних мережах змінного струму напругою 1х220 або 3×220/380В частотою 50-60 Гц які працюють за підрахунком імпульсів.
• Лічильники виконують облік активної електричної енергії за модулем збільшення показів.
• Лічильники вимірюють електричну енергію без розподілу на тарифні зони.
• Сфера застосування лічильників – технічний облік активної електроенергії на об’єктах промисловості, побуту та комунального господарства.
• Умови застосування.
• Лічильники встановлюються в місцях (приміщення, стояки, шафи зовнішнього застосування), які мають додатковий захист від прямої дії шкідливих факторів зовнішнього середовища, з робочими умовами застосування: температура оточуючого повітря від мінус 40 до 70 С.
• Відносна вологість оточуючого повітря від 30 до 98 %.
• Атмосферний тиск від 70 до 106,7 кПа (537 - 800 мм рт.ст.).
• Частота вимірюваної мережі (50 60) Гц.
• Форма кривої напруги вимірюваної мережі - синусоїдна з коефіцієнтом несинусоїдності не більше 12 %.
• Ступінь захисту корпусу лічильників – IP31.
• Допускається зовнішнє (на фасаді будинку) встановлення лічильників за умов їх розміщення у шафі, яка має ступінь захисту не гірше IP54.
• Лічильники не призначений для експлуатації у пожежонебезпечному та (або) вибухоне- безпечному середовищі без додаткового захисту.
• Лічильник придатний до застосування відразу після розпакування.
• Після розпакування провести зовнішній огляд лічильника, переконатися у відсутності механічних пошкоджень.
• Підключення лічильника проводити у відповідності із схемою, зображеною на малюнку.

Ключові переваги:

• Специфікація та модель: Напруга: 3 x 220/380В, струм: 3 x 20(160)А, 3 x 50(250)А, У межах еталонної напруги прилад повинен бути здатним безперервно вимірювати електричну величину зі струмом навантаження від 0,004номіналу.
• ОБСЛУГОВУВАННЯ: До роботи з лічильниками допускаються особи, які спеціально підготовлені для роботи з напругою до 1000В та ознайомлені з настановою з експлуатації на лічильник.
