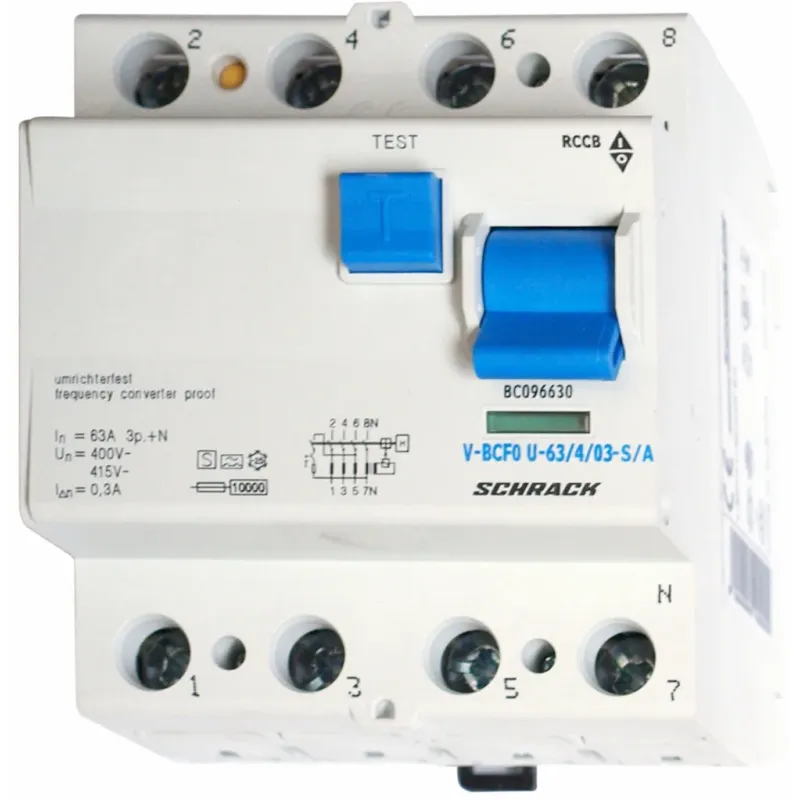

Пристрій захисного відключення (ПЗВ) BCF0 4P 63А 300мА/10кА тип A/S/FU/V

Призначення та застосування

Для використання в системах із перетворювачами частоти.

• Запобігають випадковому розчепленню характеристичної кривої, налаштованої на перетворювачі частоти.
• Струм (IF), що проходить через фільтр, викликає ситуацію, коли весь струм, що проходить через ПЗВ, не дорівнює нульовому значенню, і, отже, виникає небажане відключення.
• Перетворювачі частоти використовуються в багатьох системах, для яких потрібна змінна швидкість.
• Наприклад, ліфти, ескалатори, конвеєрні стрічки, великогабаритні промивні машини.
• В даних умовах застосування часто виникають проблеми з раптовим розчепленням, коли використовуються автоматичні вимикачі умовного залишкового струму.
• Це може бути викликано такими технічними причинами: швидке перемикання високої напруги викликає високий рівень впливу, що діє на обидва дроти у вигляді електромагнітного випромінювання.
• Для запобігання цій проблемі чутливий фільтр з боку мережі (так званий фільтр перешкод) приєднується між ПЗВ та перетворювачем частоти.
• Конденсатори придушення перешкод у фільтрі виробляють дренажний струм на землю, що призводить до небажаного помилкового спрацьовування ПЗВ через видимий залишковий струм.
• Це також відбувається, якщо фільтр на стороні виходу приєднується між перетворювачем частоти та електродвигуном змінного струму.
• Тип A – захист від синусоїдальних (змінних) та постійних пульсуючих струмів витоку.
• Тип S - селективне (з затримкою спрацьовування).
• Захист з резервним запобіжником.
