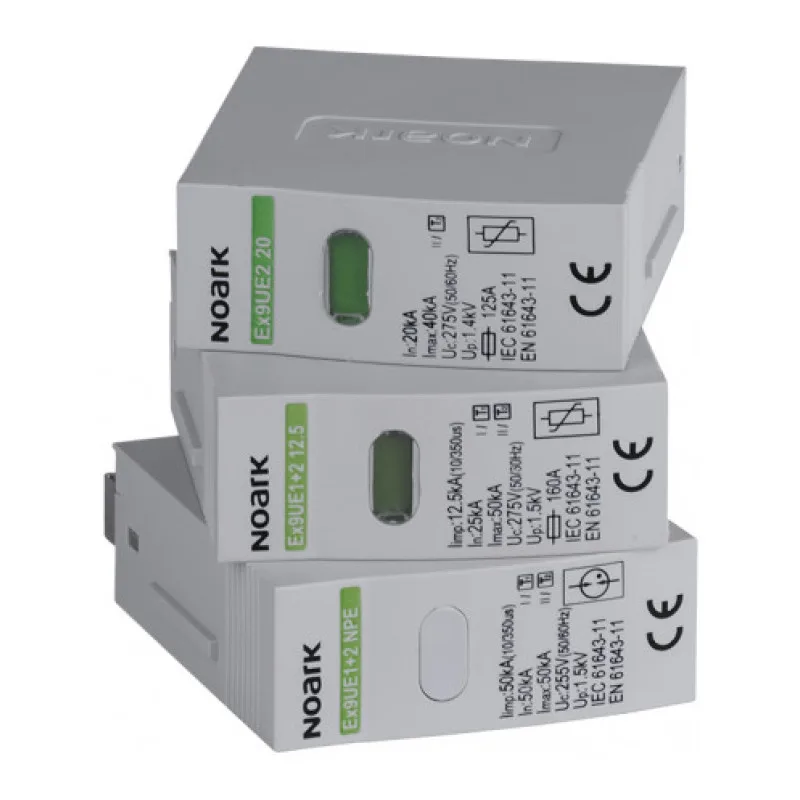

Обмежувач перенапруги Ex9UE1+2 клас 1+2 (B+C) Iimp=50kA NPE змінний модуль

Призначення та застосування

Серія Ex9UE1+2 25 - група пристроїв захисту від імпульсних перенапруг класу I + II.

• Вони призначені як захист від прямого попадання блискавок середньої інтенсивності у повітряну лінію.
• У стандартній трифазній мережі TN-C вони забезпечують захист згідно вимогам LPL I, II, викладеним у EN 62305 із загальним струмом блискавки, що вводиться в електричну установку 75 кА і загальний струм блискавки 150 або 200 кА на основі фізичної конфігурації і взаємного положення заземлення точкою громовідводу, точкою заземлення електроустановки та місцем установки SPD.
• Конструкція Ex9UE1+2 25 – гібридна, що базується на комбінації високоенергетичних металевих оксидних варисторів (MOV) та ізоляції Spark Gap (SG).
• Ця комбінація забезпечує менший час відгуку завдяки швидкому MOV і SG в порівнянні з низькою напругою до чистого розчину SG.
• Послідовне підключення MOV забезпечує не тільки обмеження характеристик струму для SG, але також повну ізоляцію через послідовне підключення SG до MOV.
• Отриманий рівень захисту і характеристики реагування не тільки виконують вимоги SPD класу I, але й для класу II.
• Ex9UE1+2 25 забезпечує захист для обох класів I і II.
• Модульна конструкція зі змінними модулями захисту дозволяє легко і швидко замінити модуль у випадку спрацювання MOV або якщо його термін служби вичерпано через високу інтенсивність або часте виникнення піків перенапруги.
