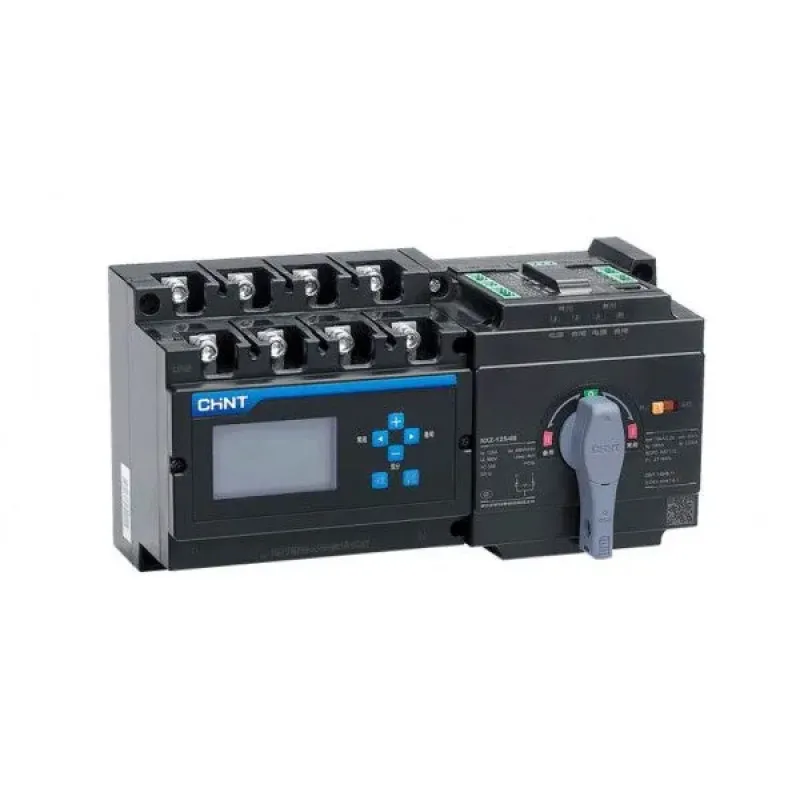

Моноблочний пристрій АВР NXZ-125/4A 125A

Призначення та застосування

Моноблочні пристрої АВР (автоматичного вводу резерву) на базі моторизованих перемикачів навантаження СHINT NXZ-125/4A 125A забезпечують автоматичне перемикання навантаження на резервне джерело живлення при відключенні основного.

• АВР СHINT NXZ-125/4A 125A призначені для автоматичного переходу на резервний ввід у разі: відключення основного вводу електропостачання.
• Погіршення параметрів мережі нижче заданого рівня на основному вводі.
• При відновленні живлення та/або параметрів мережі основного джерела АВР СHINT NXZ-125/4A 125A забезпечують автоматичне зворотне перемикання на основний ввід.
• АВР СHINT NXZ-125/4A 125A мають функції управління дизель-генератором, який часто використовується у якості резервного джерела живлення.
• Переваги АВР СHINT NXZ-125/4A 125A.
• Готове комплектне рішення для побудови схеми АВР.
• Швидкість перемикання.
• Економія часу при інтеграції пристрою у розподільний щит.
• Компактні габаритні розміри.
• Інтуїтивно зрозуміла індикація роботи пристрою.
• Простота при налаштуванні та експлуатації.
• Два ряди клем зверху для підключення двох ліній живлення та один нижній ряд – для навантаження.
• Фізична неможливість включення обох вводів одночасно.
• Можливість механічного блокування рукоятки керування.
• Можливість винесення дисплею керування пристроєм на дверцята шафи.
• Номінальний струм ln, А 125.
• Мінімальний час перемикання між вводами від 1,2 с.
• Номінальна робоча напруга Ue, В (50 Гц) 400/415.
• Номінальна напруга ізоляції Ui, В АС 800.
• Номінальний струм КЗ, що витримується короткочасно lсw (0,2 с), кА 10.
• Діапазон напруги керування Ue 85-110%.
• Діапазон робочих температур, ˚С -5. +40.
• Висота над рівнем моря, м ≤2000.
