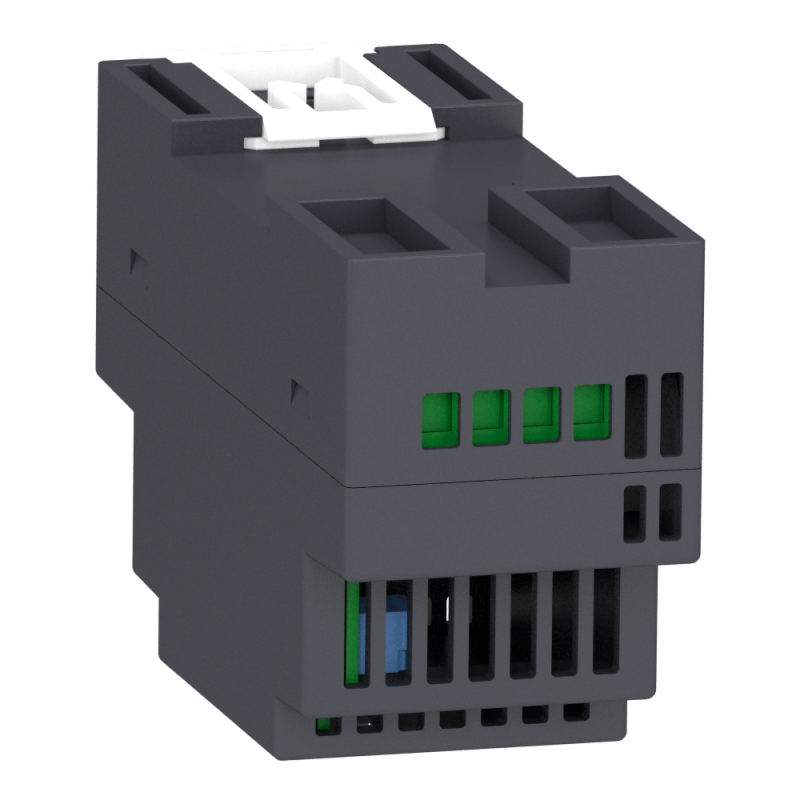

Це модульний блок живлення з регульованим імпульсним режимом ABLM (SMPS) подає напругу постійного струму.
Номінальна вхідна напруга від 100 В до 240 В змінного струму, номінальний вихідний струм 1. 25 А при 24 В постійного струму і номінальну вихідну потужність 30 Вт.
Підходить для живлення постійною напругою, необхідною в таких сферах як транспортування, пакування, управління, харчова промисловість, гірничодобувна промисловість, нафтогазова промисловість і водопостачання.
Встановлюється на омега-рейку або кріпиться гвинтами.
Ширина 36 мм, висота 91 мм, глибина 55,6 мм.
Забезпечує захист від перевантажень і коротких замикань з автоматичним перезапуском після усунення джерела перевантаження/короткого замикання.
Вага 0,170 кг.
Відповідає стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1-201, CSAC22. 2No62368-1/No61010-2-201/No61010-1 і сертифікований CE, CUL, RCM, CBscheme.
Для його захисту рекомендовано використовувати мініатюрні вимикачі Acti9 iC60.
Тип захисту - крива 4A, B або C.
На передній панелі є світлодіод, що вказує на наявність вихідної напруги постійного струму, а також QR-код для доступу до технічної документації.
Завдяки модульному корпусу, вони можуть бути встановлені як в шафах, так і на промислових панелях шляхом закріплення на омега-рейці (DIN).
Розроблені для простих машин, модульні джерела живлення в першу чергу цінуються за свою надзвичайну компактність.
БрендSchneider Electric
ВиробникSchneider Electric
Країна виробникНімеччина
СеріяABLM
Серія продуктуModicon Power Supply
Вихідна напруга24 В
Вихідна потужність30Вт
Вихідний струм1,2 А
Вихідний струм джерела живлення1.25 А
Вхідна напруга100...240 В (змінного струму) фаза на фазу В
Максимальний пусковий струм50 А на 230 В А
Максимальний струм витоку0.25 мА 240 В ЗМІННИЙ СТРУМ
Номінальна потужність, Вт30 В
предел входного напряжения90...264 В змінний струм
Розсіювана потужність5 В
Споживання струму< 0.6 A 230 В ЗМІННИЙ СТРУМ
Коефіцієнт потужності0.38 на 230 В змінний струм
Межі частоти мережі50-60 Гц
Робоча температура навколишнього середови55-70 °C зі зниженням струму на 2,67 % на °C монтажне положення A < 2000 m
Ступінь захистуIP20
COS19GP-INDAPO
Service life10 рік(роки)
Варіативна опціямодульний
Вихідне з'єднанняпаралельне
Вібростійкість10 м/с ² (f= 9-200 Гц) відповідно до МЕК 60721-3-3
Група продукціїЕлектромеханічні реле
Електрична міцність ізоляції3000 В змінний струм вхід /вихід
Електромагнітна емісіявипромінювані перешкоди відповідно до МЕК 61000-6-4
Електромагнітна сумісністьconforming to EN 55016-2-1
Ємнісне навантаження3000 мкФ
Живленнябезпечна низьковольтна напруга відповідно до МЕК 60364-4-41
Залишкова пульсація< 100 мВ %
Категорія перенапругиII
Клас захисту від ураження електричним струКлас II без заземлення
Клеми підключенняГвинтове з'єднання: 0.5...1 мм², (AWG 20...AWG 18) з наконечником для дроту для Вхід/вихід
