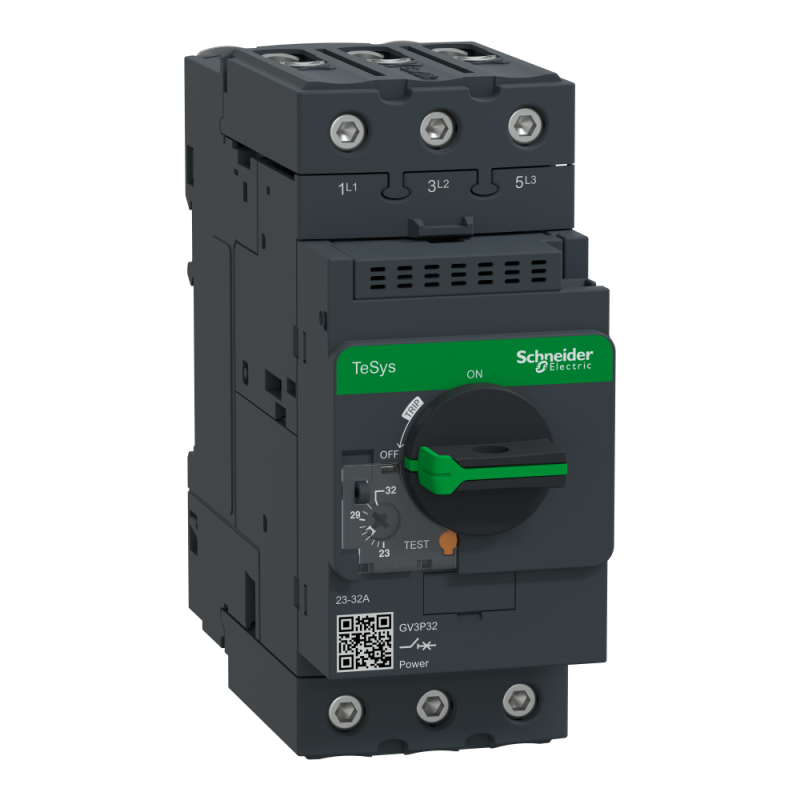

Автоматичний вимикач TeSys GV, 3 полюси (3P), 32A/690V, для 3-фазних двигунів 15kW при 400V.
Він забезпечує термомагнітний захист із температурним діапазоном налаштування 23-32 A, магнітне відключення при 14xIn, високу відключаючу здатність Icu 100 кА при 400 В.
Підключення здійснюється за допомогою гвинтових клем Everlink BTR.
Контроль запуском/зупинкою за допомогою поворотної ручки гарантовано на 50 000 циклів AC-3.
Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine, ATEX), відповідає вимогам Green Premium (RoHS/REACh).
БрендSchneider Electric
ВиробникSchneider Electric
Країна виробникФранція
Серія продуктуTeSys Deca
Технологія розчеплювачаТепломагнітний
[Ics] номінальна відключаюча здатність при ко50 % на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
[Ith] умовний тепловий струм у відкритому вик32 А відповідно до МЕК 60947-4-1
Відключаюча здатність6 кА Icu на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 кА
Номінальна імпульсна витримувана напруга6 кВ відповідно до МЕК 60947-2
Номінальна напруга ізоляції Ui690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча напруга Ue690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальний струм32А
Потужність двигуна [кВт]22-22 кВт на 690 В змінний струм 50/60 Гц
Розсіювана потужність на полюс8 В
Струм спрацьовування електромагнітного ро448-448 А
Межі регулювання теплового захисту23-32 А відповідно до МЕК 60947-4-1
Робоча температура навколишнього середови-20-60 °C
Ступінь захистуIP20 відповідно до МЕК 60529
Температура навколишнього повітря для збер-40-80 °C
Частота мережі50/60 Гц відповідно до МЕК 60947-4-1 Гц
COS19GP-INDCTI
Відповідність вимогам по ізоляції✓ відповідно до МЕК 60947-1
Вогнестійкість960 °C відповідно до МЕК 60695-2-11
Група продукціїЗагальнопромислові контактори
Категорія застосуванняAC-3 відповідно до МЕК 60947-4-1
Кліматична стійкістьвідповідно до IACS E10
Код сумісностіGV3P
Максимальна робоча швидкість25 цикл/год
Механічна стійкістьвібрації: 4 Гн, 5...300 Гц
Момент затягування5 Н.м - на Гвинтовий затискач Н·м
Назва пристроюGV3P
Назва продуктуTeSys Deca
Номінальний режим експлуатаціїбезперервний відповідно до МЕК 60947-4-1
Область застосування продуктузахист двигуна
Опис полюсів3P
Прямий роз'ємвідсутній
Сертифікація виробуUKCA
Спосіб кріпленняПанель прикручений (з 3 гвинтами M4)
СтандартиCSA C22.2 № 60947-4-1
Статус серіїregular
Ступінь ударозахистуIK09 Шафа IК
Тип виробу або компонентуАвтоматичний вимикач двигуна
Тип керуванняПоворотна ручка
Тип мережіЗмінний струм
Чутливість до розриву фазитак відповідно до МЕК 60947-4-1
Висота132 мм
Висота над рівнем моря3000 м
Глибина136 мм
Коліртемно-сірий
Маса нетто0.96 кг
Ширина55 мм
Електрична зносостійкість50000 циклів для AC-3 на 415 В In
