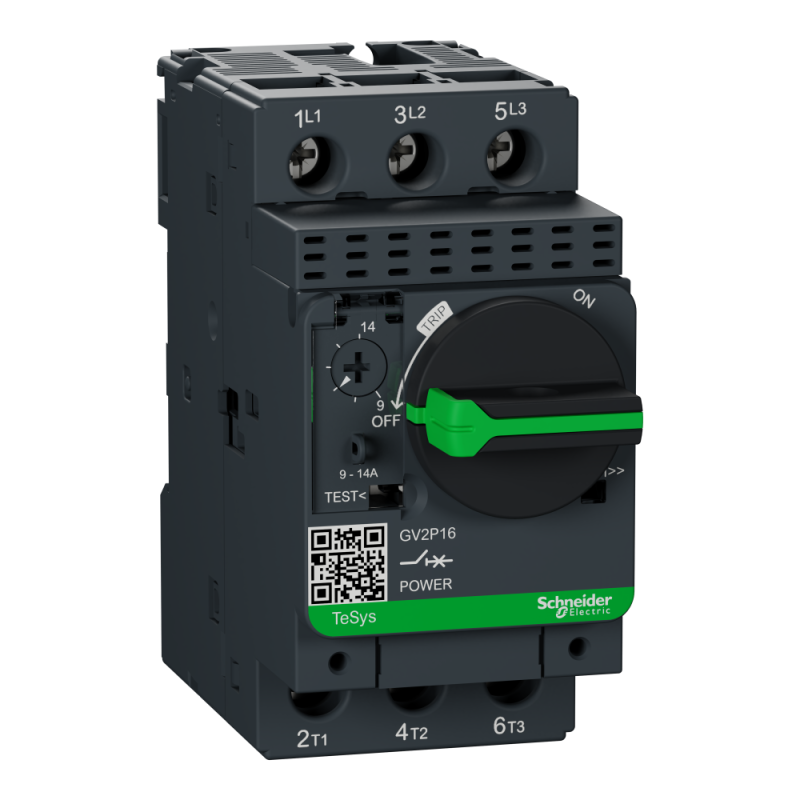

Автоматичний вимикач TeSys GV, 3 полюси (3P), 14 A/690 В, для 3-фазних двигунів 5,5 кВт при 400 В.
Він забезпечує термомагнітний захист із температурним діапазоном налаштувань 9-14A, магнітне відключення при 13xIn, високу відключаючу здатність Icu 15kA при 400V. підключення здійснюється за допомогою гвинтових клем.
Контроль запуском/зупинкою за допомогою поворотної ручки гарантовано на 100 000 циклів AC-3.
Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine, ATEX), відповідає вимогам Green Premium (RoHS/REACh).
БрендSchneider Electric
ВиробникSchneider Electric
Країна виробникТаїланд
Серія продуктуTeSys Deca
Технологія розчеплювачаТепломагнітний
[Ics] номінальна відключаюча здатність при ко100 % на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
[Ith] умовний тепловий струм у відкритому вик14 А відповідно до МЕК 60947-4-1
Відключаюча здатність6 кА Icu на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 кА
Номінальна імпульсна витримувана напруга6 кВ відповідно до МЕК 60947-2
Номінальна напруга ізоляції Ui690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча напруга Ue690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальний струм14А
Потужність двигуна [кВт]11-11 кВт на 690 В змінний струм 50/60 Гц
Розсіювана потужність на полюс2.5 В
Струм спрацьовування електромагнітного ро170-170 А
Межі регулювання теплового захисту9-14 А відповідно до МЕК 60947-4-1
Робоча температура навколишнього середови-20-60 °C
Ступінь захистуIP20 відповідно до МЕК 60529
Температура навколишнього повітря для збер-40-80 °C
Частота мережі50/60 Гц відповідно до МЕК 60947-4-1 Гц
COS19GP-INDCTI
Відповідність вимогам по ізоляції✓ відповідно до МЕК 60947-1 § 7-1-6
