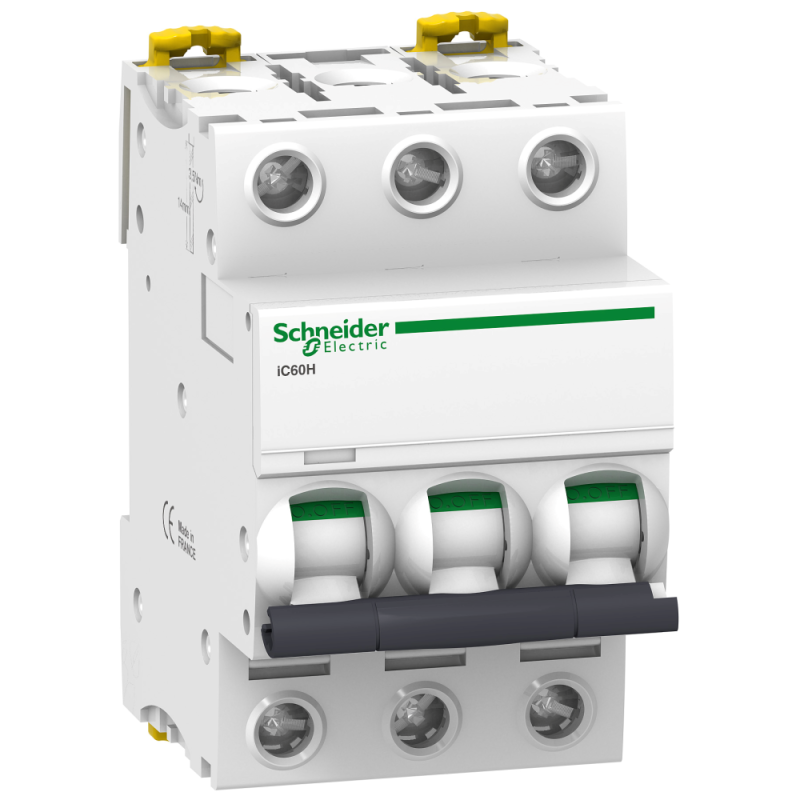

Acti9 iC60H це мультистандартний автоматичний вимикач (АВ) низької напруги з подвійними тунельними клемами.
Це трьохполюсний автоматичний вимикач з номінальним струмом 6A та кривою відключення C.
Номінальна відключаюча здатність при короткому замиканні 30 кА при напрузі від 220 до 240 В змінного струму відповідно до стандарту МЕК 60947-2 і 10000 А при напрузі 400 В змінного струму відповідно до стандарту МЕК 60898-1.
Автоматичний вимикач захищає електричне коло від короткого замикання та струму перевантаження.
Механічний індикатор VisiTrip сигналізує про спрацювання автоматичного вимикача, чим скорочує час виявлення проблеми та її вирішення.
Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування.
Механізм миттєвого спрацювання збільшує термін експлуатації.
Він має електричну зносостійкість до 10 000 циклів і механічну зносотійкість до 20 000 циклів.
Номінальна напруга ізоляції Ui становить 500 В змінного струму.
Його клас обмеження 3 (відповідно до МЕК60898-1).
Призначений для встановлення на DIN-рейку.
Його ширина складає 6 модулів по 9 мм.
Ступінь забруднення пристрою 3.
Категорія перенапруги IV.
Колір виробу білий (RAL9003).
Вага 0,375 кг.
Його клеми мають ступінь захисту IP20 (відповідно до МЕК 60529).
Робоча температура від -35°C до 70°C.
Температура зберігання від -40°C до 85°C.
Ключові переваги:
Розміри: (Ш) 54 мм x (В) 85 мм x (Г) 78,5 мм.
БрендSchneider Electric
ВиробникSchneider Electric
Країна виробникФранція
Серія продуктуActi9
Технологія розчеплювачаТепломагнітний
Тропічне виконання2 відповідно до МЕК 60068-1
[Ics] номінальна робоча здатність відключенн15 кА 100 % відповідно до EN 60947-2 - 125...180 В (постійного струму)
Відключаюча здатність10 кА
Захист від витоку струму на землюОкремий блок
Кількість полюсів3P
Напруга ізоляції Ui500 В
Номінальна імпульсна витримувана напруга6 кВ відповідно до МЕК 60947-2
Номінальна напруга125...180 (постійного струму) В
Номінальна напруга ізоляції Ui500 В (змінного струму) 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча напруга Ue125...180 В ПОСТІЙНИЙ СТРУМ
Номінальний струм6А
Часо-струмова характеристикаC тип
Робоча температура навколишнього середови-35-70 °C
Ступінь захистуIP20 відповідно до EN 60529
Температура навколишнього повітря для збер-40-85 °C
Частота мережі50/60 Гц
COS19GP-SMBFDT
Відносна вологість95-95 % на 55-55 °C
Відповідність вимогам по ізоляції✓ відповідно до МЕК 60947-2
Втрати потужності на полюс1.3 В
Група продукціїМодульне обладнання Acti 9
Загальні втрати електроенергії3.9000000000000004 В
Індикатор положення контакту✓
Категорія застосуванняКатегорія A відповідно до МЕК 60947-2
Категорія перенапругиIV
Кількість захищених полюсів3
Клас обмеження3 відповідно до МЕК 60898-1
Клеми підключенняОдиночна клема (Зверху або знизу) 1-16 мм² гнучкий
Код відключаючої здатностіH
Код сумісностіiC60
Крок підключення18 мм між фазами
Межа магнітного відключення8 x In +/- 20
Місцева сигналізаціяІндикатор спрацювання
Момент затягування2-2 Н.м Зверху або знизу Н·м
Монтажна опораDIN-рейка
Назва пристроюiC60H
Назва продуктуActi9 iC60
Область застосування продуктуРозподіл
Сегмент ринкуМалий комерційний
Спосіб кріпленняФіксація
СтандартиМЕК 60898-1
Статус серіїregular
Ступінь забруднення3 відповідно до МЕК 60947-2
Сумісність гребінчастих шин і розподільчихЗверху або знизу: Так
Тип виробу або компонентуАвтоматичний вимикач
Тип керуванняПеремикач
Тип мережіЗмінний струм
Тип напругиAC
Висота85 мм
Висота над рівнем моря0...2000 м
Глибина78,5 мм
Довжина зачистки проводів14 мм для Зверху або знизу з'єднання
