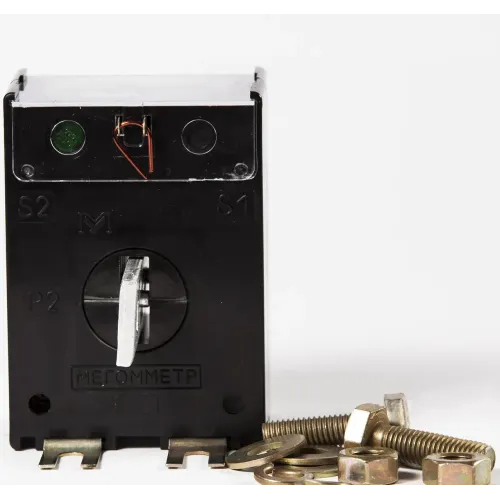

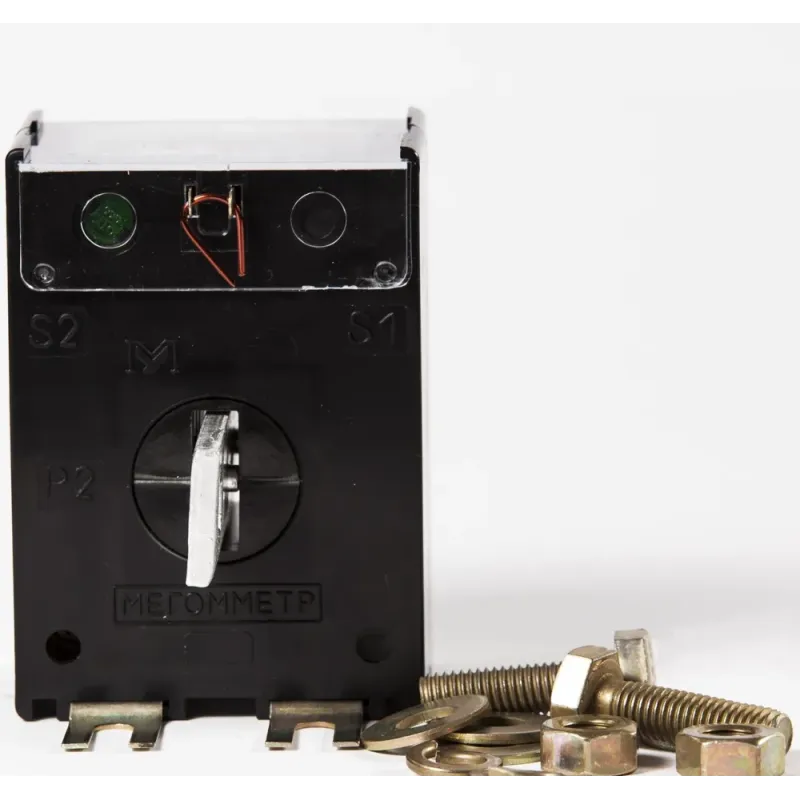

Трансформатор тока Т066 250/5 л.т. 0,5S

Назначение и применение

Трансформаторы тока Т-0,66.

• Т-0,66А предназначен для передачи сигнала измерительной информации приборам измерения, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Hz или 60 Hz.
• Трансформаторы тока Т-0,66.
• Т-0,66А соответствуют требованиям Технического регламента законодательно регулируемых средств измерительной техники, утвержденного постановлением Кабинета Министров Украины от 13.01.2016 No 94.
• Трансформаторы тока Т-0,66 с номинальной силой первичного тока более 300 А и трансформаторы тока Т-0,66А всех конструктивных исполнений соответствуют требованиям ДСТУ EN 61869-1, ДСТУ EN 61869-2 (нагрузка вторичной обмотки находится в диапазоне от 25% до 100% значения номинальной нагрузки).
• Трансформаторы тока Т-0,66 с номинальной силой первичного тока до 300А включительно соответствуют требованиям технической спецификации изготовителя (нагрузка вторичной обмотки находится в диапазоне от 75% до 100% значения номинальной нагрузки).
• Номинальная вторичная нагрузка с коэффициентом мощности cos2 = 0,8 5 V·А.
• Условия эксплуатации: - температура окружающего воздуха от минус 45 °С до плюс 40 °С.
• Относительная влажность воздуха до 98 % при температуре плюс 25 °С.
• Масса, не более 1,3 kg.
• Межповерочный интервал: - трансформаторов Т-0,66 - 5 лет.
• Трансформаторов Т-0,66А - 16 лет.
• Крепление трансформаторов тока возможно при помощи пластин, которые входят в комплект поставки или при помощи DIN-рейки, поставляемой по отдельному заказу.
• Габаритные. Установочные и присоединительные размеры трансформаторов тока Т-0,66.
• Габаритные. Установочные, присоединительные размеры трансформаторов тока Т-0,66.
• Т-0,66 с первичным током 600 А.
• Габаритные. Установочные и присоединительные размеры трансформаторов Т-0,66.
• Т-0,66А исполнение 250/5А500/5А с поворотной шиной.
• В трансформаторах Т-0,66.
• Т-0,66А исполнен 200/5, 250/5, 300/5, 400/5, 500/5, 600/5 А шина устанавливается в любом положении, относительно продольной осы.
• Трансформатор исполнения 200/5 А, с установкой шины в вертикальном положении, изготавливается по отдельному заказу.
