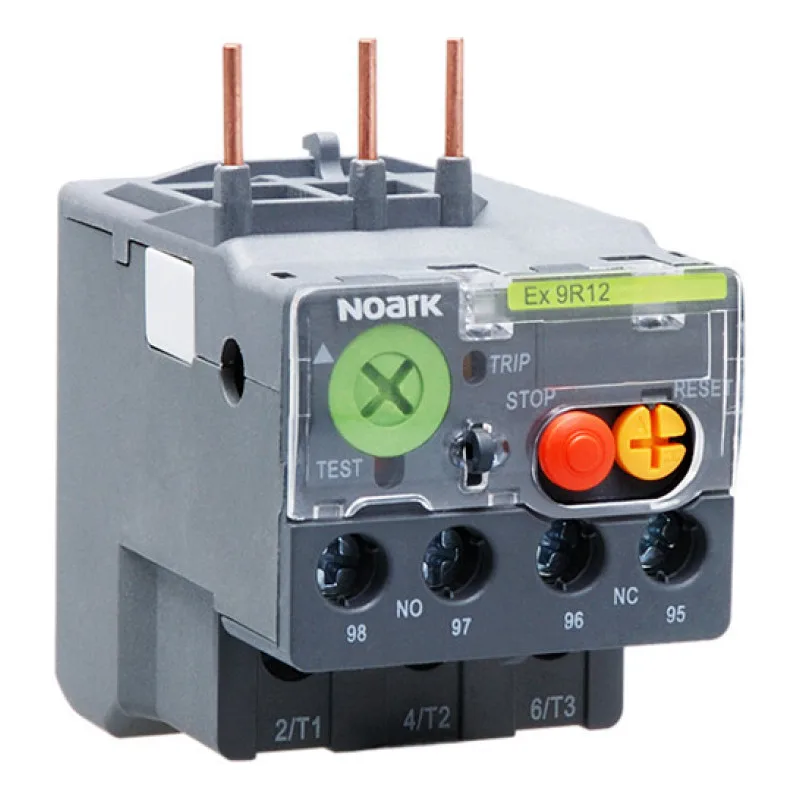

Тепловое реле Ex9R12 3 полюса In=0,16A для миниконтакторов Ex9CS

Назначение и применение

Ex9R тепловые реле обеспечивают защиту двигателя от тепловой перегрузки.

• Реле можно устанавливать отдельно с помощью адаптера AD5 или на контакторы серий Ex9CS или Ex9C.
• Номинальный ток регулируется.
• Тепловые реле разработаны с классом расцепления 10A.
• Реле имеют 3х-фазное исполнение с 1NO + 1NC дополнительными контактами.
• Типоразмер 12 тепловых реле может быть установлен на миниконтакторы серии Ex9CS (Ex9CS06, Ex9CS09, Ex9CS12).
• Для отдельной установки теплового реле можно использовать адаптер AD51, который позволяет подключать проводники с двух сторон, а также устанавливается на DIN-рельс.
• Аналогично типоразмер 38 устанавливается на контакторы серии Ex9C типоразмером 18 и 38 (с дополнительной вставкой).
• AD52 адаптер используется для отдельной установки теплового реле.
• Ex9R100 тепловое реле устанавливается на контакторы Ex9C типоразмера 65 и 100 (с дополнительной вставкой) и используя адаптер AD53 можно реле установить отдельно.
