Счетчик модульный 3ф 1.5(6)A TS777ARP RS485 актив-реактив

Назначение и применение

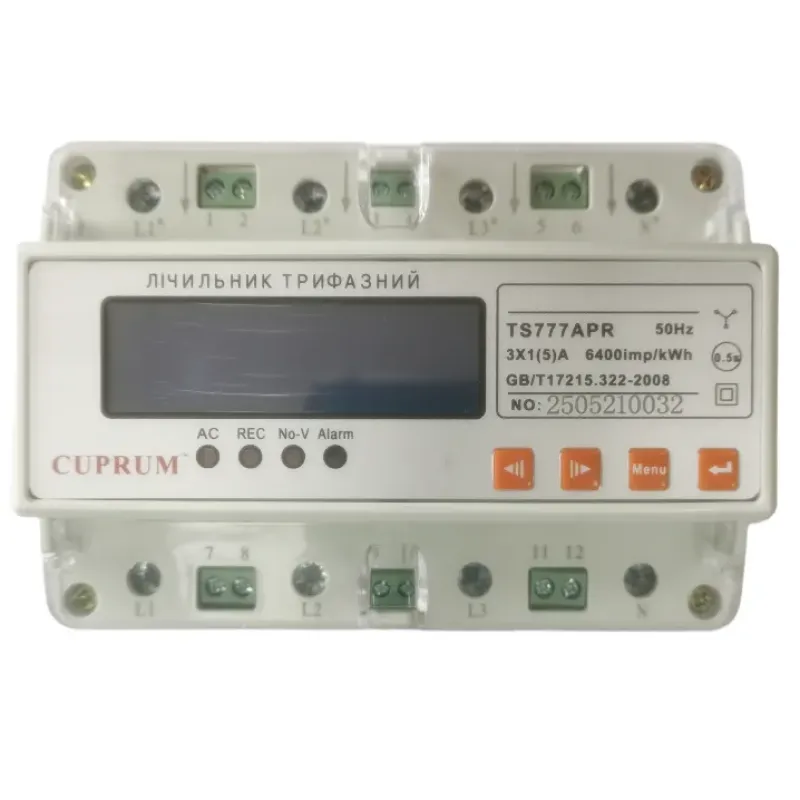

Многофункциональный электрический счетчик TS777ARP.

• Трехфазный счетчик TS777ARP счетчик обеспечивает двунаправленное измерение активной и реактивной энергии, функцию 2-канального импульсного выхода энергии и цифровой интерфейс RS485 для отображения энергетических данных и удаленной передачи данных.
• Соответствует стандартам GB/T17215GB/T17883 и DL/T614.
• Счетчик устанавливается на стандартный рельс 35 мм.
• Трехфазное четырех ведущее подключение через трансформаторы тока.
• Установка. - счетчик должен быть установлен в вентилируемом и сухом помещении,. - во время установки и подключения проводов следуйте схеме подключения на боковой стороне счетчика энергии, желательно используя медные кабели.
• При подключении счетчиков энергии с прямым соединением обратите внимание на направление входных и выходных проводов и затяните винты, чтобы избежать неисправности из-за плохого контакта.
• Для счетчиков энергии, подключенных к трансформатору тока, обратите внимание на полярность вторичной катушки трансформатора тока.
• Все сохранены данные не теряются после отключения электроэнергии и могут храниться более 10 лет.
• Времена и Часовые пояса.
• Ошибка часов находится в пределах 0,5 с/день, с функциями автоматического переключения календаря, времени и високосного года.
• Отображение показателей.
• Счетчик имеет функции отображения данных на дисплее поочередно с интервалом 4с. или с использованием клавиши «Меню».
• Вы можете считывать напряжение, ток, коэффициент мощности, частоту, активную мощность, реактивную мощность, прямую и обратную активную энергию, прямую и обратную реактивную энергию через кнопки на панели.
• Если в течение 8 секунд не нажать ни одной кнопки, счетчик автоматически переключится в состояние поочередного отображения показателей.
• Клемные зажимы «1-2» и «3-4» выходного импульса энергии, используется для калибровки счетчиков и удаленного сбора показателей электроэнергии.

Ключевые преимущества:

• Измерение: Счетчик может измерять активную мощность в прямом и обратном направлении. - входную и выходную реактивную энергию. - измерять напряжение фаз A, B, C. Трехфазный ток. - ток по каждой из фаз А, В, С. - частота сети. Измерение прямого и обратного тока.
• Примечание: Счетчик энергии имеет функцию фиксации данных энергии (время по умолчанию - 24:00 в конце каждого месяца) и может хранить данные за 12 месяцев.
• Протокол связи: MODBUS-RTU (другие могут быть настроены по желанию).
• Скорость связи: 9600 бит/с (по умолчанию), 4800 бит/с, 2400 бит/с, 1200 бит/с.
