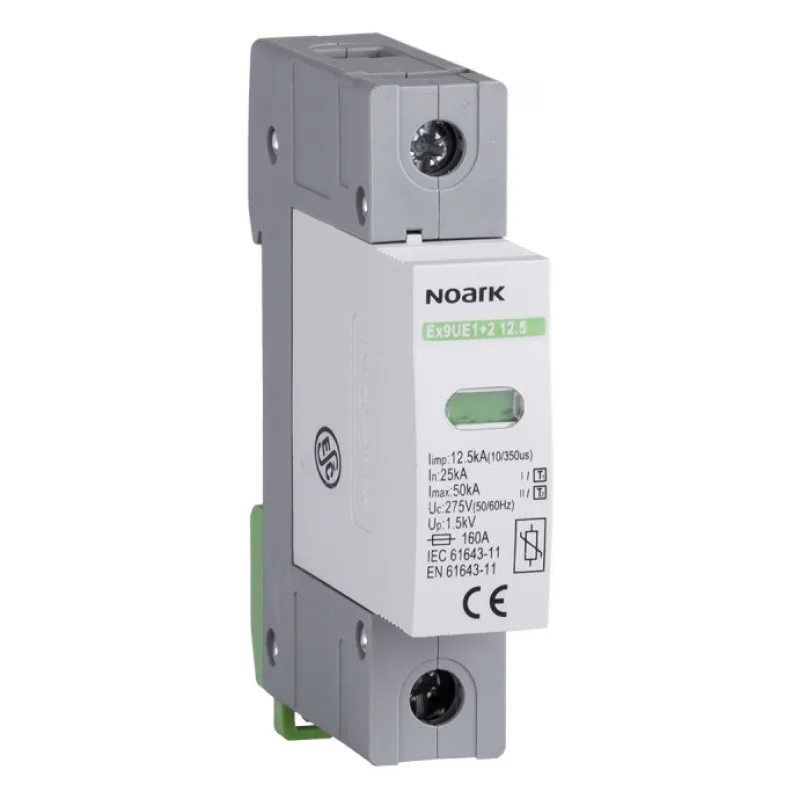

Ограничитель перенапряжения Ex9UE1+2 класс 1+2 (B+C) Iimp=12,5kA Uc=275V/AC 1P с дополнительным контактом

Назначение и применение

Серия Ex9UE1+2 25 - группа устройств защиты от импульсных перенапряжений класса I+II.

• Они предназначены как защита от прямого попадания молний средней интенсивности в воздушную линию.
• В стандартной трехфазной сети TN-C они обеспечивают защиту согласно требованиям LPL I, II, выложенным в EN 62305 с общим током молнии, вводимым в электрическую установку 75 кА и общий ток молнии 150 или 200 кА на основе физической конфигурации и взаимного положения заземления точкой громоотвода, точкой заземления электроустановки и местом установки SPD.
• Конструкция Ex9UE1+2 25 - гибридная, базирующаяся на комбинации высокоэнергетических металлических оксидных варисторов (MOV) и изоляции Spark Gap (SG).
• Эта комбинация обеспечивает меньшее время отклика благодаря быстрому MOV и SG по сравнению с низким напряжением к чистому раствору SG.
• Последовательное подключение MOV обеспечивает не только ограничение характеристик тока для SG, но также полную изоляцию через последовательное подключение SG к MOV.
• Полученный уровень защиты и характеристики реагирования не только выполняют требования SPD класса I, но и для класса II.
• Ex9UE1+2 25 обеспечивает защиту для обоих классов I и II.
• Модульная конструкция со сменными модулями защиты позволяет легко и быстро заменить модуль в случае срабатывания MOV или если его срок службы исчерпан из-за высокой интенсивности или частого возникновения пиков перенапряжения.
