Schneider Electric

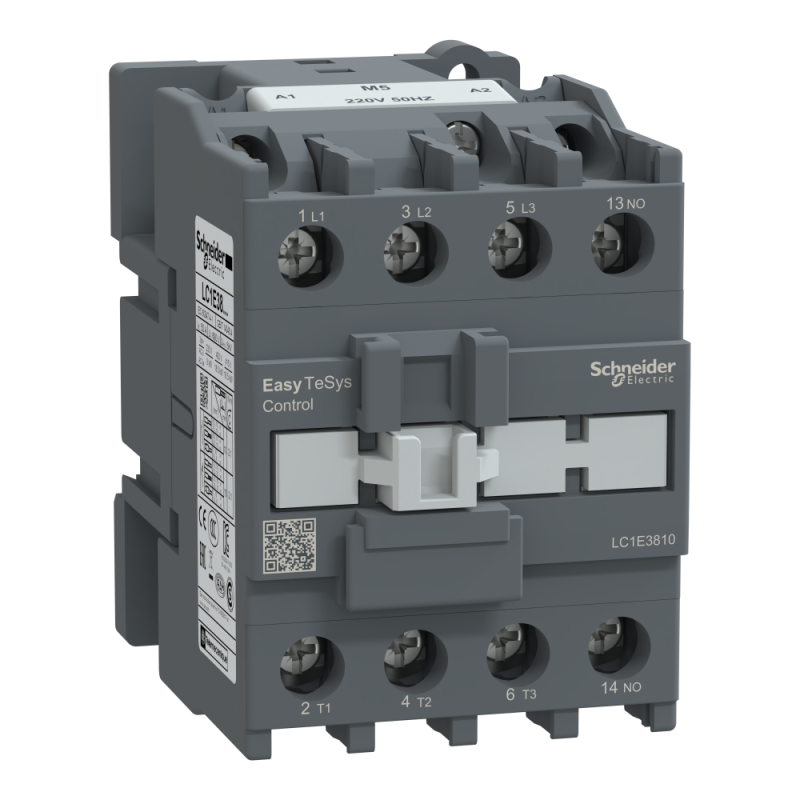

LC1E3810M5 КОНТАКТОР 3Р Е 1NO 38А АС3 ~220В 50 ГЦ
Артикул: LC1E3810M5
3 073.00грн.
В наличии
ГарантияОфициальная гарантия от производителя
ОплатаНа расчётный счёт, с НДС
ДоставкаНовой Почтой по Украине
Назначение и применение
КОНТАКТОР 3Р Е 1NO 38А АС3 ~220В 50 ГЦ.
БрендSchneider Electric
ПроизводительSchneider Electric
Серия продуктаEasy TeSys
Страна-производительИндия
[Ith] условный тепловой ток в открытом вик50 А (на 55 ° C)
[Uc] Напряжение схемы управления220 В переменный ток 50 Гц
Минимальное напряжение переключения17 В для цепь управления
Минимальный ток переключения5 мА для цепь управления
Мощность двигателя [кВт]18.5 кВт на 440 В
Номинальная включающая способность [Irms]380 А на 440 В переменный ток для круг подачи питания в соответствии с МЭК 60947-4-1
Номинальная способность отключения304 А на 440 В для круг подачи питания в соответствии с МЭК 60947
Номинальное импульсное выдерживаемое напряжение6 кВ катушка не подключена к сети питания в соответствии с МЭК 60947
Номинальное напряжение изоляции Ui690 В в соответствии с МЭК 60947-4-1
Номинальное рабочее напряжение Ueкруг подачи питания: = 690 В переменный ток 50/60 Гц
Номинальный рабочий ток38 А (на 60 ° C) на = 440 В переменный ток AC-3 для круга подачи питания
Номинальный ток предохранителя63 А gG на = 690 В координация тип 1 для круг подачи питания
Пусковая мощность [ВА]95-95 ВА 60 Гц cos phi 0.75 (на 20 ° C)
Рассеиваемая мощность на полюс5 В AC-1
Удерживаемая потребляемая мощность [ВА]8.5-8.5 ВА 60 Гц cos phi 0.3 (на 20 ° C)
Допустимая температура окружающей среды вокруг при-5-55 ° C работа
Степень защитыIP2x в соответствии с МЭК 60529
[Icw] номинальный кратковременно допустимый ст150 А на 40 ° C - 60 с для круг подачи питания
COS19GP-INDCBD
Время не перекрытия контактов1.5 мс при обесточивании гарантировано между NC и NO контактом
Группа продукцииКонтакторы для коммерческого строительства
Защитная обработкаTH (степень загрязнения 3) в соответствии с МЭК 60068-2-30, испытания Db
Имя устройстваLC1E
Категория перенапряженияIII
Категория приложенияAC-1
Клемы подключенияКруг подачи питания: Винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий с кабельным наконечником
Компоновка вспомогательного контакта1 NO
Компоновка полюсного контакта3 NO (ГЕРМЕТИЧЕСКИЙ)
Максимальная рабочая скорость1800 цикл/час на 60 ° C
Механическая стойкостьудары контактор разомкнуто (6 Gn за 11 мс)
Момент затяжкикруг подачи питания: 2.1 Н.м Нм
Монтажная опораDIN-рейка
Огнестойкость850 ° C в соответствии с МЭК 60695-2-1
Описание полюсов3P
Пределы напряжения цепи управления0.3...0.6 Uc (-5-55 ° C):выпадение 50 Гц
Применение контакторауправления двигателем
Рабочее время4...19 мс на открытие
Рассеивание мощности2-3 В для цепь управления
Сертификация изделияCE
Сопротивление изоляции> 10 МОм для цепь управления
Средний импеданс2.5 мОм - Ith 50 А 50 Гц для круга подачи питания
СтандартыМЭК 60947-1
Статус серииregular
Степень загрязнения3
Тип изделия или компонентаКонтактор
Тип схемы управленияПеременный ток на 50 Гц
Высота84 мм
Высота над уровнем моря3000 м без снижения номинальных характеристик
Глубина86 мм
Масса нетто0.45 кг
Ширина56 мм
Механическая износостойкость8000000 циклов
Электрическая износостойкость900000 циклов AC-3
