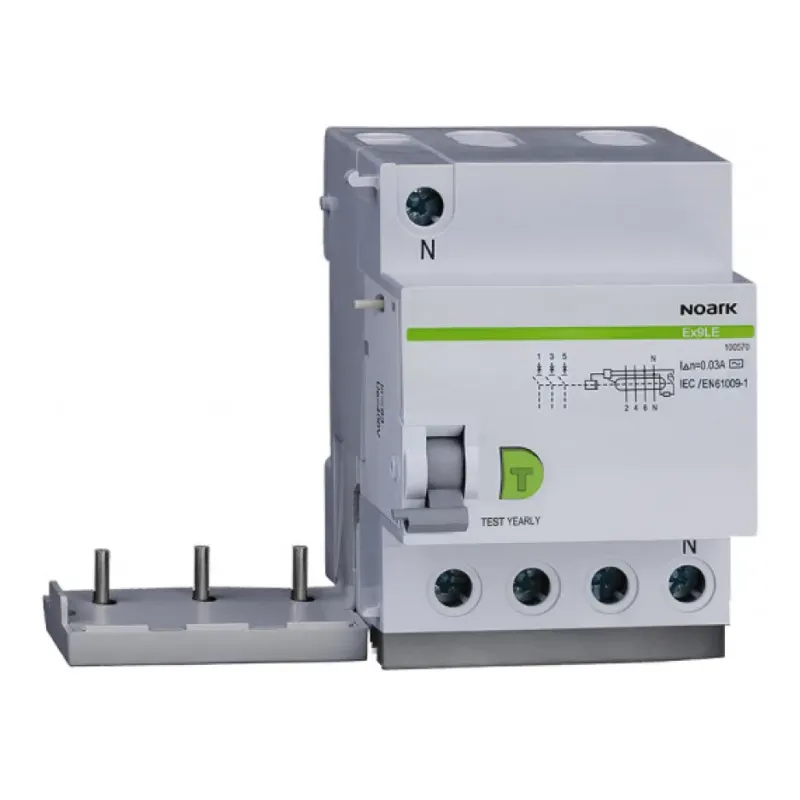

Дифференциальный модуль Ex9B 3+N полюса In=40A IΔn=300mA

Назначение и применение

Дифференциальные модули серии Ex9LE предназначены для комбинации с автоматическими выключателями серии Ex9BH и Ex9BN и соответствуют стандарту IEC/EN 61009.

• Доступные версии для автоматических выключателей Ex9BH и Ex9BN любой полюсности, таким образом позволяя создавать устройства объединяя в себе функции защиты от дифференциального тока и защиты от токовой перегрузки и токов КЗ.
• В сравнении с магнитной конструкцией дифференциального выключателя, дифференциальные блоки созданы с более современным электронным устройством оценки дифференциального тока, что значительно повышает оценку тока утечки и значительно увеличивает эксплуатационную характеристику устройства.
• Электронная конструкция дифференциального блока исключает проблему намагничивания якоря в отличие от магнитных дифференциальных блоков, в то время как регулярное тестирование требуется по стандартам для выявления и устранения этой проблемы.
• Для модулей Ex9LE регулярное тестирование нужно только для того, чтобы формально соответствовать требованиям стандартов и других обязательных юридических документов.
• Рекомендуемый интервал тестирования - 1 год.
• Устройства предназначены для всего диапазона номинальных токов подключенных автоматических выключателей - до 63 А.
• Номинальный ток утечки может быть выбран с 10, 30, 100 или 300 мА.
• Условная стойкость к току КЗ определяется мощностью отключения автоматического выключателя, то есть 10 кА для комбинации Ex9LE с Ex9BH и 6 кА для Ex9LE с Ex9BN.
