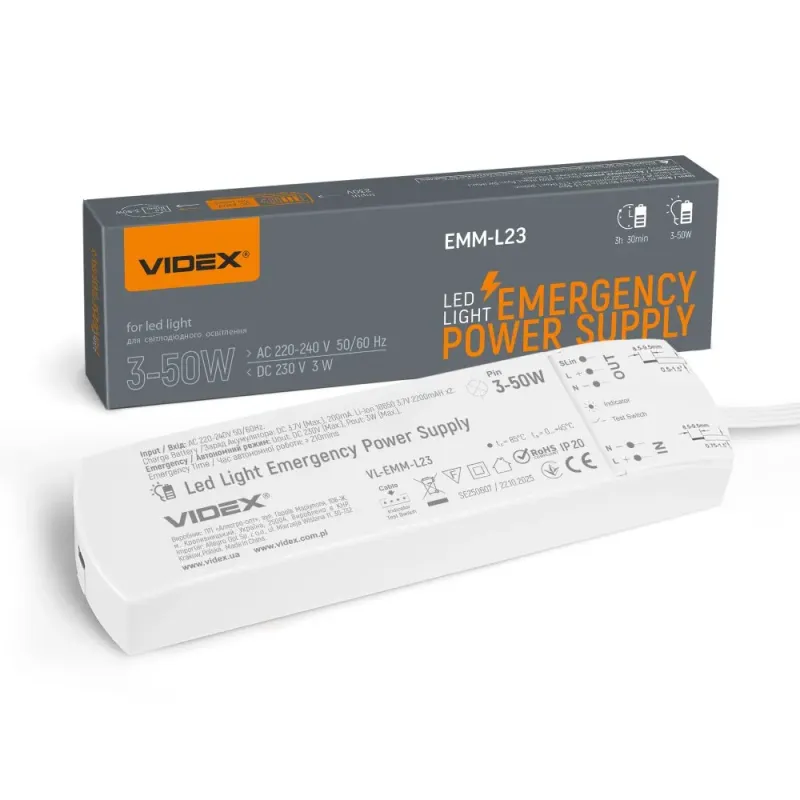

Блок аварийного питания для LED светильников VIDEX VL-EMM-L23

Назначение и применение

Блок аварийного питания для светодиодных светильники VL-EMM-L23 предназначен для обеспечения резервного питания светильников при отключении электроэнергии.

• Работает благодаря двум вдубированным литий-ионным аккумуляторам емкостью 2200мАч каждый.
• Применяется для ламп и светильников с собственным драйвером без гальванической развязки.
• В аварийном режиме (когда исчезает напряжение в сети) обеспечивает непрерывное питание для освещения мощностью до 3Вт продолжительностью до 3.5 часов.
• Имеет 3 режима работы.
• В комплект входит тестовый кабель, который используется для проверки надлежащей работы в аварийном режиме.
• Блок имеет встроенные аккумуляторы, которые можно заменить при необходимости.
• Замену аккумуляторов должен выполнять только квалифицированный специалист.
• Перед первым использованием необходимо проверить правильность механического крепления и подключения.
• Изделие можно использовать только в сети, которая соответствует энергетическим требованиям и стандартам качества, установленным законодательством.
• Метод 1.
• Тест тройным нажатием (режим ручного переключения).
• Нажмите кнопку тестирования трижды.
• Зеленый индикатор будет мигать, и модуль перейдет в аварийный режим.
• Нажмите и удерживайте кнопку тестирования в течение 2 секунд, чтобы выйти из аварийного режима.
• Отпустите кнопку тестирования, чтобы выйти из аварийного режима.
• Гарантийный срок 2 года.

Ключевые преимущества:

• Метод 2: Кратковременный тест (режим автоматического возврата): Нажмите и удерживайте кнопку тестирования, чтобы активировать аварийный режим.

Особенности

1. Входная мощность: от 3 до 50W (номинальная мощность светильника).
2. Входное напряжение: АС 220 - 240V, 50/60Hz.
3. Тип аккумулятора: Li-ion 18650 3.7V.
4. Емкость аккумулятора: 2200mAh x2.
5. Время работы в аварийном режиме: примерно 3.5 часа.
6. Выходная мощность: 3W (Max).
7. Выходное напряжение: DC 230V (Max).
8. Эффективность: 90%.
9. Не совместим с димерами света.
10. Класс защиты от влаги: IP20.
11. Рабочая температура: от 0°C до +45°C.

Монтаж и подключение

1. Перед установкой обязательно прочитайте инструкцию пользователя. Установка должна выполнять квалифицированный специалист. Все работы следует выполнять при отключенном питании. Выберите желаемый сценарий работы модуля и установите и подключите его в соответствии с схемами в инструкции:
2. И. Всегда выключен свет остается выключенным пока есть питание от сети. В случае отключения питания он переключается в аварийный режим и будет оставаться включенным, пока аккумулятор полностью не разрядится.
3. II. Всегда включен свет остается включенным пока есть питание от сети. При отключении питания он переключается в аварийный режим, пока аккумулятор полностью не разрядится.
4. III. Управление выключателем свет можно включать или выключать с помощью стандартного настенного выключателя во время нормальной работы. Независимо от положения выключача, аварийная функция автоматически активируется в случае отключения питания.

Внимание!

1. Полярность источника питания должна строго соответствовать электрической схеме подключения. Неправильная полярность может привести к повреждению устройства или потере его функциональности.

Описание работы индикатора

1. На корпусе модуля есть индикатор, который остается включенным во время нормальной работы и выключается, когда активирован аварийный режим:
2. Индикатор постоянно светится зеленым цветом: аккумулятор полностью заряжен.
3. Индикатор постоянно светится красным цветом: аккумулятор в процессе заряжания.
4. Индикатор мигает красным цветом: обнаружена неисправность.
5. Индикатор не светится: активирован аварийный режим.

Проверка функционирования аварийного режима

1. Этот модуль содержит тестовый кабель, предназначенный для проверки надлежащей работы в аварийном режиме. Существует два способа проверить, работают ли аварийные функции правильно:

Меры предосторожности

1. Замену аккумуляторов должен выполнять квалифицированный специалист в соответствии с инструкцией. Перед заменой необходимо отсоединить питание от сети и аварийный модуль как от светодиодного светильника, так и от сети питания.
2. Если изделие нужно хранить в течение длительного времени, полностью зарядите батарею. Не храните изделие с разряженной батареей, поскольку это приведет к необратимым повреждениям.
3. Запрещается использовать изделие с поврежденной проводкой или точками подключения.
4. Чистите изделие только мягкими и сухими тканями. Не используйте химические или абразивные средства для чистки.
5. Не накрывайте изделие, обеспечьте свободный доступ воздуха.
6. Изделие нельзя использовать в неблагоприятных условиях, например, в пыли, воде, влажности, вибрации, взрывоопасной атмосфере, испарении или химических испарениях и т.д.
