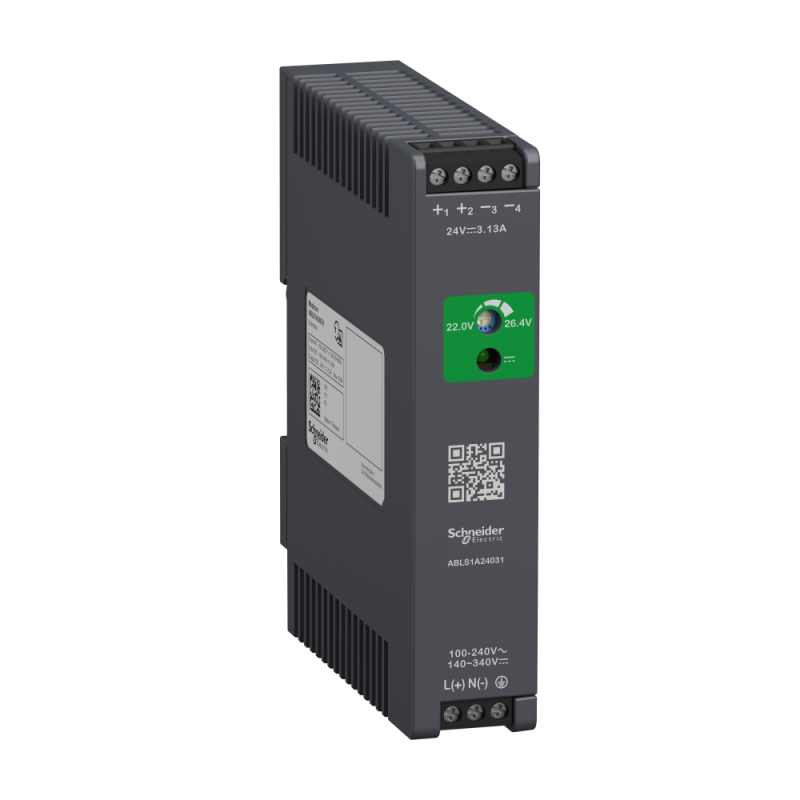

Это оптимизированный блок питания ABLS с регулируемым импульсным режимом (SMPS) подает напряжение постоянного тока.
Номинальное входное напряжение от 100 В до 240 В переменного тока и от 140 В к 340 В постоянного тока, номинальный выходной ток 3,13 А при 24 В постоянного и номинальную выходную мощность 75 Вт.
Подходит для питания постоянным напряжением, необходимым в таких сферах как транспортировка, упаковка, управление, пищевая промышленность, горнодобывающая промышленность, нефтегазовая промышленность и водоснабжение.
Устанавливается на DIN-рейку или крепится винтами.
Ширина 27 мм, высота 123,6 мм, глубина 102 мм.
Обеспечивает защиту от перегрузок и коротких замыканий с автоматическим перезапуском после устранения источника перегрузки/короткого замыкания.
Вес 0,220 кг.
Соответствует стандартам EN62368-1, ENIEC61010-1/2-201,.
Для его защиты рекомендуется использовать миниатюрные выключатели Acti9 iC60.
Тип защиты - 10А, кривая С или 13А, Кривая В.
На передней панели есть светодиод, указывающий на наличие выходного напряжения постоянного тока, а также QR-код для доступа к последней технической документации.
Устанавливается как в шкафах, так и на промышленных панелях, закрепляя на DIN-рейке.
Разработанные для простых машин, модульные источники питания в первую очередь ценятся за свою чрезвычайную компактность.
БрендSchneider Electric
ПроизводительSchneider Electric
СерияABLS
Серия продуктаModicon Power Supply
Страна-производительГермания
Входное напряжение140...340 В (постоянного тока)
Выходная мощность75Вт
Выходное напряжение24 В
Выходной ток3,1 А
Выходной ток источника питания3.13 А
Максимальный пусковой ток80.0 А на 230 В А
Максимальный ток утечки1 мА 240 В переменный СТРУМ
Номинальная мощность, Вт75 В
Потребление тока0.8 A 140 В DC
предел входящей напряжения85...120 В ПОСТОЯННЫЙ СТРУМ с понижением температуры
Рассеиваемая мощность15 В
Границы частоты сети50-60 Гц
Коэффициент мощности0.45 на 230 В переменный ток
Рабочая температура окружающей среды50-70 C со снижением тока на 2,5 % на C монтажное положение A 230 В переменного тока 2000 m
Степень защитыIP20
COS19GP-INDAPO
Service life10 лет (годы)
Вариативная опцияоптимизированный
Вибростойкость10 м/с 2 (f= 9-200 Гц) в соответствии с МЭК 60068-2-6
Время выдержки> 40 мс 230 В переменный ток
Время реакции1.2 с
Выходное соединениепоследовательный
Границы выходного напряжения21.6...26.4 В
Группа продукцииЭлектромеханические реле
Емкостная нагрузка5000 мкФ
Категория перенапряженияII
Класс защиты от поражения электрическим токомКласс I
Клемы подключенияВинтовое соединение: 0.75...2.5 мм², (AWG 18...AWG 14) для Вход
Коэффициент полезного действия88% на 230 В AC
Монтажная опорадвухпрофильная DIN рейка
Остаточная пульсация120 мВ %
Питаниебезопасное низковольтное напряжение в соответствии с МЭК 60364-4-41
