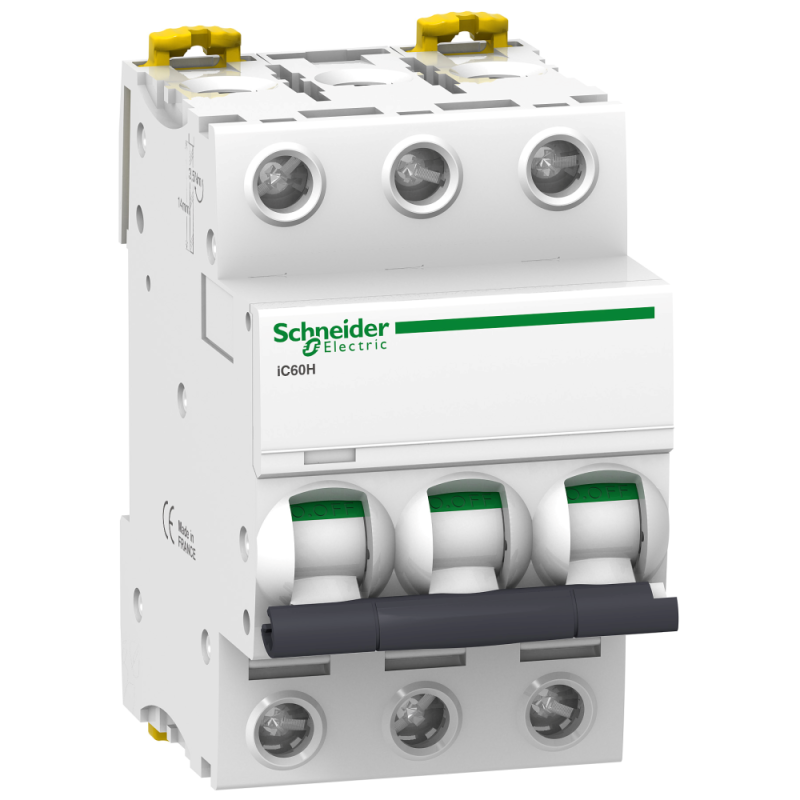

Acti9 iC60H это мультистандартный автоматический выключатель (АВ) низкого напряжения с двойными туннельными клеммами.
Это трехполюсный автоматический выключатель с номинальным током 63 А и кривой отключения C.
Номинальная отключающая способность при коротком замыкании 30 кА при напряжении от 220 до 240 В переменного тока в соответствии со стандартом МЭК 60947-2 и 10000 А при напряжением 400 В переменных токов в соответствии со стандартам МЭК 360898-1.
Автоматический выключатель защищает электрическую цепь от короткого замыкания и тока перегрузки.
Механический индикатор VisiTrip сигнализирует о срабатывании автоматического выключателя, чем сокращает время обнаружения проблемы и ее решение.
Зеленая полоска VisiSafe гарантирует физическое размыкание контактов, что позволяет безопасно проводить техническое обслуживание.
Механизм мгновенного износа увеличивает срок эксплуатации.
Он имеет электрическую износостойкость до 10 000 циклов и механическую износотойкость до 20 000 циклов.
Номинальное напряжение изоляции Ui составляет 500 В переменного тока.
Его класс ограничения 3 (в соответствии с МЕК60898-1).
Предназначен для установки на DIN-рейку.
Его ширина составляет 6 модулей по 9 мм.
Степень загрязнения устройства 3.
Категория перенапряжения IV.
Цвет изделия белый (RAL9003).
Вес 0,375 кг.
Его клеммы имеют степень защиты IP20 (в соответствии с МЭК 60529).
Рабочая температура от -35°C до 70° C.
Температура хранения от -40°C до 85° C.
Ключевые преимущества:
Размеры: (Ш) 54 мм x (В) 85 мм x (Г) 78,5 мм.
БрендSchneider Electric
ПроизводительSchneider Electric
Серия продуктаActi9
Страна-производительФранция
Технология расцепителяТепломагнитный
Тропическое исполнение2 в соответствии с МЭК 60068-1
[Ics] номинальная рабочая способность отключений15 кА 100 % в соответствии с EN 60947-2 - 125...180 В (постоянного тока)
Время-токовая характеристикаC тип
Защита от утечки тока на землюОтдельный блок
Количество полюсов3P
Напряжение изоляции Ui500 В
Номинальное импульсное выдерживаемое напряжение6 кВ в соответствии с МЭК 60947-2
Номинальное напряжение125...180 (постоянного тока) В
Номинальное напряжение изоляции Ui500 В (переменного тока) 50/60 Гц в соответствии с МЭК 60947-2
Номинальное рабочее напряжение Ue125...180 В ПОСТОЯННЫЙ СТРУМ
Номинальный ток63А
Отключающая способность10 кА
Рабочая температура окружающей среды-35-70 °C
Степень защитыIP20 в соответствии с EN 60529
Температура окружающего воздуха для сбережений-40-85 °C
Частота сети50/60 Гц
COS19GP-SMBFDT
Группа продукцииМодульное оборудование Acti 9
Имя устройстваiC60H
Индикатор положения контакта✓
Категория перенапряженияIV
Категория приложенияКатегория A в соответствии с МЭК 60947-2
Класс ограничения3 в соответствии с МЭК 60898-1
Клемы подключенияОдиночная клемма (сверху или снизу) 1-25 мм² гибкий
Код отключающей способностиH
Код совместимостиiC60
Количество защищённых полюсов3
Местная сигнализацияИндикатор срабатывания
Момент затяжки3.5-3.5 Н.м Сверху или снизу Нм
Монтажная опораDIN-рейка
Название продуктаActi9 iC60
Область применения продуктаРаспределение
Общие потери электроэнергии16.799999999999997 В
Относительная влажность95-95 % на 55-55 C
Потери мощности на полюс5.6 В
Предел магнитного отключения8 x In +/- 20
Сегмент рынкаМалый коммерческий
Совместимость гребенчатых шин и распределительныхСверху или снизу: Да
Соответствие требованиям по изоляции✓ согласно МЭК 60947-2
Способ крепленияФиксация
СтандартыМЭК 60947-2
Статус серииregular
Степень загрязнения3 в соответствии с МЭК 60947-2
Тип изделия или компонентаАвтоматический выключатель
Тип напряженияAC
Тип сетиПеременный ток
Тип управленияПереключатель
Шаг подключения18 мм между фазами
Высота85 мм
Высота над уровнем моря0...2000 м
Глубина78,5 мм
Длина зачистки проводов14 мм для Сверху или снизу соединения
